Teknik Özellikler
| Ürün Tipi | Harness build kit / kablo demeti hazırlama kiti |
| Marka | ODrive Robotics |
| MPN / SKU | ACC-0003 |
| Uyumlu Ürün | ODrive S1 |
| Bağlantı Tipi | ODrive S1 30-pin Unified I/O Header için JST PUD bağlantı |
| Housing | 2 adet PUDP-30V-S JST PUD housing |
| Crimp Kontak | 30 adet SPUD-001T-P0.5 JST PUD crimp |
| Kablo | 30 adet 150 mm kablo |
| Kablo Kesiti | 24 AWG |
| Kablo Rengi / Kaplama | Siyah PVC jacket, UL007 |
| Hazırlanabilir Harness Sayısı | İki adede kadar harness |
| Ürün Notu | Hazır kablo demeti değildir; crimp ve pin dizilimi kullanıcı tarafından yapılır. |
Kullanım Alanları
- ODrive S1 özel I/O kablo demeti hazırlama
- BLDC motor kontrol ve servo sürücü projeleri
- Robotik eklem ve aktüatör bağlantıları
- Encoder, hall sensör ve termistör sinyal bağlantıları
- GPIO, UART, SPI encoder, RS-485 encoder ve kontrol sinyali kablolama
- Ar-Ge, prototipleme ve laboratuvar test düzenekleri
Uyumlu / Tamamlayıcı Ürünler
- ODrive S1 Motor Sürücü
- ODrive S1 Heat Spreader Plate
- ODrive S1 için uygun crimp pensesi
- ODrive OA1 Magnetic Encoder
- ODrive encoder magnet setleri
- BLDC motor, termistör, hall sensör ve bağlantı aksesuarları
Teknik Montaj Notu
Proje Örnekleri
- ODrive S1 ile tek eksenli BLDC servo motor kurulumu
- Robotik eklem için encoder ve termistör bağlantılı kablo demeti hazırlama
- Mobil robot tahrik sistemi için kontrol sinyali kablolama
- Laboratuvar motor test düzeneği için sökülebilir I/O harness tasarımı
- ODrive S1 tabanlı özel actuator geliştirme
ODrive ACC-0003 Harness Build Kit For ODrive S1
ODrive ACC-0003 Harness Build Kit For ODrive S1

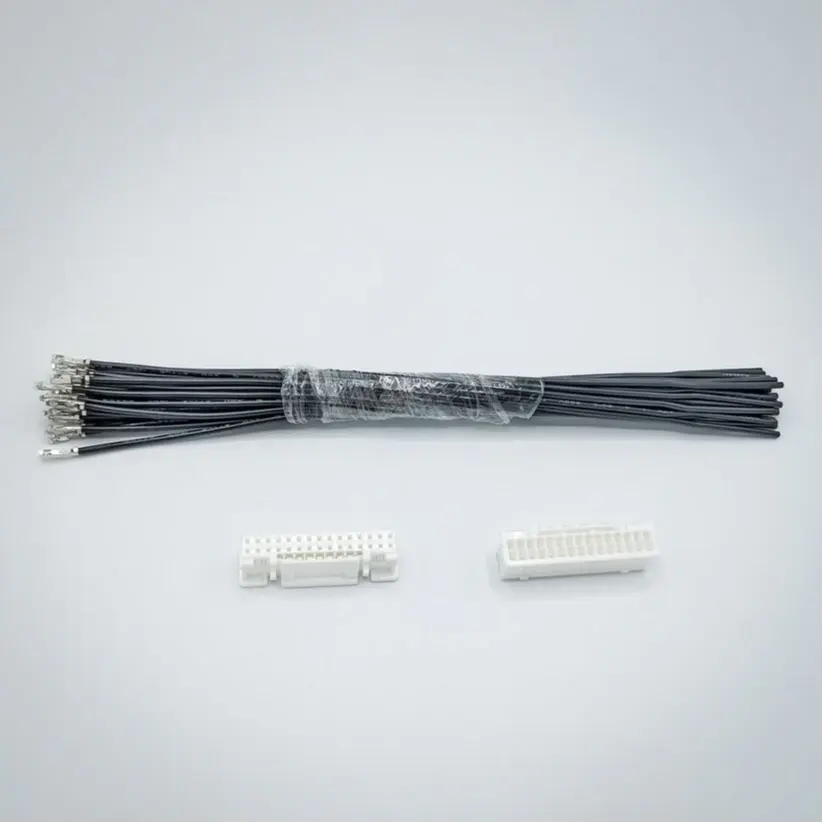

ODrive ACC-0003 Harness Build Kit, ODrive S1 motor sürücü için özel kablo demeti hazırlamak isteyen mühendisler, robotik geliştiriciler ve prototipleme ekipleri için tasarlanmış orijinal ODrive bağlantı kitidir. Kit, ODrive S1 üzerindeki 30-pin Unified I/O Header bağlantısına uygun JST PUD housing, crimp kontaklar ve 150 mm hazır kablo parçaları içerir.
Ürün Ne İşe Yarar?
ODrive S1 üzerinde GPIO, UART, SPI encoder, RS-485 encoder, hall sensör, termistör ve kontrol sinyali bağlantıları için Unified I/O Header kullanılır. Bu harness build kit, kullanıcının kendi proje pin dizilimine göre özel kablo demeti hazırlamasına yardımcı olur. Böylece hazır kablo demetinin sabit pin dizilimine bağlı kalmadan, uygulamaya özel bağlantı düzeni oluşturulabilir.
ODrive S1 Projeleri İçin Pratik Bağlantı Çözümü
Robotik eklem, mobil robot, BLDC servo kontrol, test düzeneği ve özel motor sürücü projelerinde kablolama güvenilirliği kritik öneme sahiptir. ACC-0003 kiti, ODrive S1 ile kullanılan sinyal bağlantılarını düzenli, sökülebilir ve proje gereksinimine uygun hale getirmek için tercih edilir.
Hazır Harness Değil, Build Kit’tir
Kimler İçin Uygun?
ODrive S1 ile çalışan robotik ekipleri, üniversite laboratuvarları, Ar-Ge mühendisleri, prototipleme ekipleri ve özel motor kontrol sistemi geliştiren kullanıcılar için uygundur. Özellikle ODrive S1’in I/O pinlerini proje ihtiyacına göre yapılandırmak isteyen kullanıcılar için doğru tamamlayıcı üründür.
Devresel’den Alım Avantajı
✔ %100 orijinal ODrive Robotics ürünü
✔ ODrive S1 motor sürücü ve aksesuar ekosistemiyle uyumlu ürün tedariği
✔ Robotik, BLDC sürücü ve hareket kontrol projeleri için teknik tedarik yaklaşımı
✔ Kurumsal alım, faturalı satış ve proje bazlı destek imkânı
Sık Sorulan Sorular
Bu ürün ODrive S1 ile uyumlu mu?
Evet. Ürün ODrive S1 için geliştirilmiş harness build kit olarak listelenmiştir.
Hazır kablo demeti olarak mı gelir?
Hayır. Bu ürün hazır harness değildir; housing, crimp kontaklar ve kablo parçalarından oluşan montaj kitidir.
Kit kaç adet harness hazırlamak için uygundur?
Resmi ürün açıklamasına göre iki adede kadar harness oluşturmak için kullanılabilir.
Crimp işlemi gerekir mi?
Evet. Kablo uçlarının crimp kontaklarla doğru şekilde hazırlanması ve housing içerisine doğru pin dizilimiyle yerleştirilmesi gerekir.
ODrive Pro veya Micro ile kullanılır mı?
Bu ürün resmi olarak ODrive S1 için listelenmiştir. ODrive Pro veya Micro kullanımı için ilgili ürünün kendi bağlantı/harness uyumluluğu ayrıca kontrol edilmelidir.
