Teknik Özellikler
| Parametre | Değer |
|---|---|
| Marka | Waveshare |
| Ürün adı | 100X Microscope Lens for Pi |
| Üretici SKU | 24229 |
| Lens tipi | Zoom özellikli endüstriyel mikroskop objektifi |
| Optik büyütme | 0,12X – 1,8X |
| Zoom oranı | 15:1 |
| Görüntü formatı | 1/2 inç |
| Montaj standardı | C/CS-mount |
| Çalışma mesafesi | 55 – 285 mm |
| Obje alanı (üretici tablosu: Object Distance) | 2,4 – 36 mm (üretici referans sensörüne göre görüş alanı aralığı) |
| Distorsiyon | < −%0,1 |
| Diyafram | Sabit (ayarlanamaz) |
| Optik yapı | 4 grup / 5 eleman |
| Gövde malzemesi | Alüminyum alaşım |
| Çalışma sıcaklığı | −20 … +80 °C |
| Boyutlar | Φ39 × 112 mm |
| Ağırlık | 202 g |
| Aydınlatma | Entegre değil — harici dolgu ışığı gereklidir |
| Kutu içeriği | 1 × 100X mikroskop lens (adaptör dahil olma durumu için sipariş öncesi teyit alınız) |
| Dahil olmayan | Kamera modülü, Raspberry Pi kartı, aydınlatma, stand, kablo |
| Görüş alanı — Pi HQ Camera (hesaplanan) | yakl. 3,5 mm (1,8X) – yakl. 52 mm (0,12X) |
| Piksel örnekleme — Pi HQ Camera (hesaplanan) | yakl. 0,86 µm/piksel (1,8X) |
Uygun Projeler
| Proje Alanı | Uygunluk Notu |
|---|---|
| PCB denetim ve lehim kalite kontrolü | Uygun — 1,8X büyütmede yakl. 3,5 mm kadraj, mikron seviyesi örnekleme |
| Mikroskop altında rework ve mikro montaj | Uygun — 55–285 mm çalışma mesafesi el aletlerine yer bırakır |
| Üniversite / BAP görüntü işleme projeleri | Uygun — düşük maliyetli dijital mikroskop düzeneği, veri seti üretimi |
| Malzeme yüzey analizi ve dokümantasyon | Uygun — düşük distorsiyon ile tekrarlanabilir görsel kayıt |
| Otomatik optik denetim (AOI) prototipi | Kısmen uygun — sabit diyafram ve manuel zoom nedeniyle sabit kurulum gerektirir |
| Biyolojik hücre / doku mikroskopisi | Uygun değil — yansıyan ışık optiği; geçirgen ışık ve yüksek NA objektif gerektiren uygulamalara yönelik değildir |
| Uzak mesafe gözlem / genel sahne görüntüleme | Uygun değil — 6 mm, 16/25/35 mm veya 8–50 mm lensler tercih edilmelidir |
| Hareketli hat üzerinde canlı denetim | Uygun değil — yüksek büyütmede alan derinliği ve titreşim toleransı çok düşüktür |
Uyumlu Ürünler
| Ürün | Uyum Durumu |
|---|---|
| Raspberry Pi High Quality Camera (IMX477, 12,3 MP) | Uyumlu — ana kullanım senaryosu; en yüksek piksel çözünürlüğü bu modülle elde edilir |
| Raspberry Pi Global Shutter Camera (IMX296, 1,6 MP) | Uyumlu — hareketli numunede bozulmasız kayıt; çözünürlük daha düşüktür |
| C veya CS montajlı endüstriyel kamera gövdeleri | Uyumlu — 1/2 inç ve altı sensör formatlarında vinyetleme oluşmaz |
| Halka LED / nokta dolgu aydınlatma | Zorunlu tamamlayıcı — ürünle birlikte verilmez, ayrıca tedarik edilmelidir |
| Dişli kolonlu mikroskop standı | Güçlü şekilde önerilir — 112 mm / 202 g lens için mekanik destek ve ince odak sağlar |
| Raspberry Pi 5 / 4 / CM4 / CM5 | Uyumlu — HQ Camera üzerinden; Pi 5 için ince adım (22 pin) kamera kablosu gerekir |
| Raspberry Pi Zero / Zero 2 W | Uyumlu — ayrıca Zero v1.3 uyumlu kamera kablosu temin edilmelidir |
| Mini tripod | Sınırlı uyum — lens ağırlığı ve boyu nedeniyle kararlı değildir; sabit stand önerilir |
| Raspberry Pi Camera Module 3 / v2 / AI Camera | Uyumlu değil — sabit lensli modüller, C/CS yuvası yoktur |
| M12 (S-mount) kamera modülleri | Uyumlu değil — farklı montaj standardı |

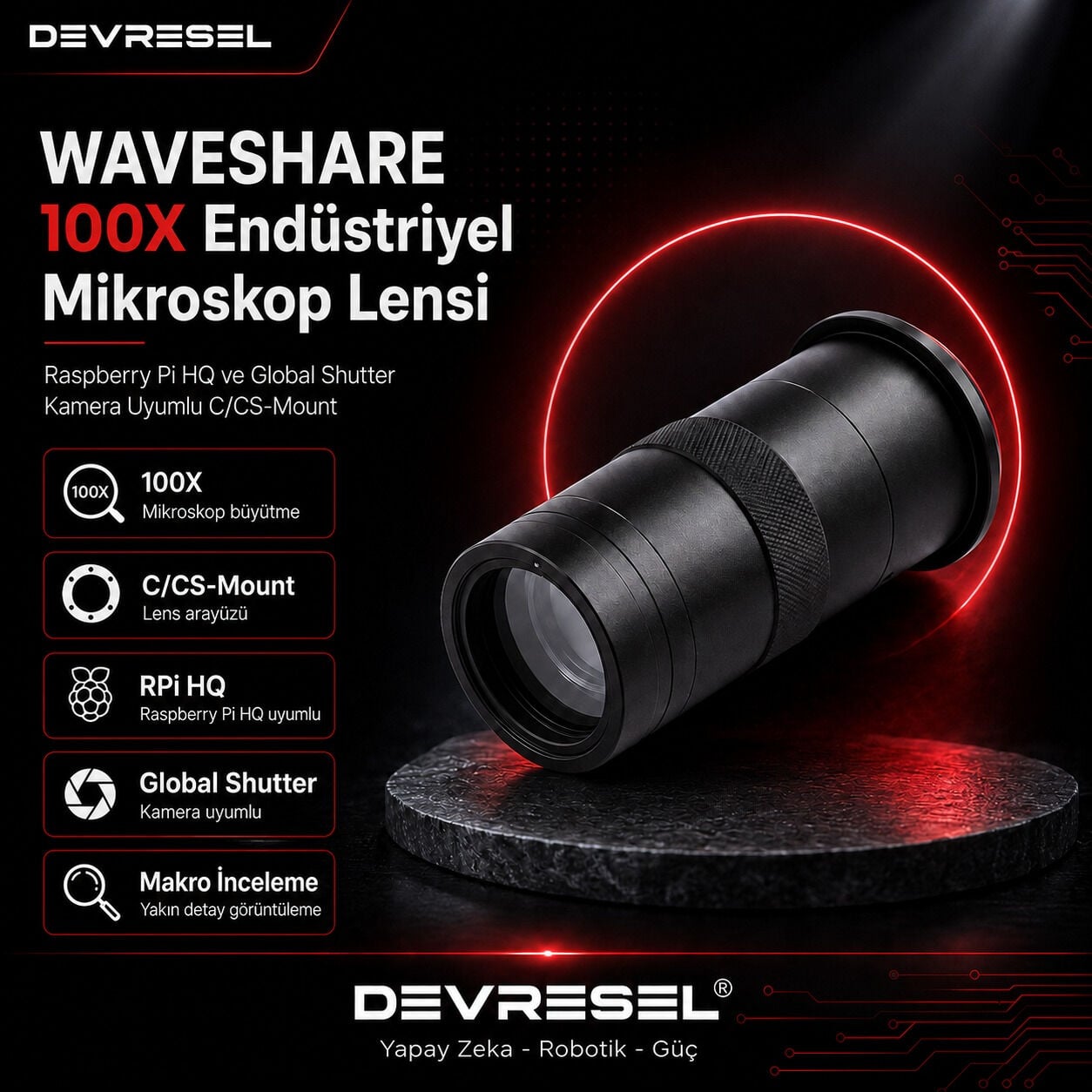

Waveshare 100X Endüstriyel Mikroskop Lensi - Raspberry Pi HQ ve Global Shutter Kamera Uyumlu C/CS-Mount
0,12–1,8X Optik Büyütme | 15:1 Zoom Oranı |
55–285 mm Çalışma Mesafesi | < %0,1 Distorsiyon |
✓ Stokta mevcut — hızlı kargo
✓ Ar-Ge, prototip ve seri üretim tedariği
Waveshare 100X Mikroskop Lens, Raspberry Pi High Quality Camera ve C/CS montajlı endüstriyel kamera modülleriyle düşük maliyetli bir dijital inceleme mikroskobu kurmak için tasarlanmış zoom özellikli bir mikroskop objektifidir. 15:1 zoom oranı sayesinde tek lens üzerinde hem genel görünüm hem de yüksek büyütmeli detay incelemesi yapılabilir; numune veya kamera konumunu değiştirmeden zoom halkasıyla geçiş yapılır.
Ürünün pratikte en belirleyici özelliği 55–285 mm arasındaki uzun çalışma mesafesidir. Tipik USB mikroskoplarda bu mesafe birkaç santimetreyle sınırlıdır ve lens ile numune arasında havya, pens veya prob için yer kalmaz. Bu lenste ise objektif ile numune arasında geniş bir çalışma hacmi bulunur; bu da mikroskop altında lehimleme, rework, prob temas ve mikro montaj işlemlerini mümkün kılar.
"100X" Ne Anlama Geliyor? — Optik Büyütme ve Ekran Büyütmesi Farkı
Bu ürünün adındaki 100X ifadesi, sensöre düşen optik büyütme değil, görüntünün monitörde göründüğü ekran büyütmesidir. Üreticinin resmi teknik verisinde optik büyütme 0,12X – 1,8X olarak belirtilir. Ekran büyütmesi, kullanılan monitörün fiziksel genişliğine bağlı olarak değişir ve şu şekilde hesaplanır: ekran genişliği ÷ görüş alanı genişliği.
| Monitör Boyutu (16:9) | Yaklaşık Ekran Genişliği | Maks. Büyütmede Görünür Büyütme |
|---|---|---|
| 13 inç | yakl. 288 mm | yakl. 82X |
| 15,6 inç | yakl. 345 mm | yakl. 99X (ürün adının kaynağı) |
| 21,5 inç | yakl. 476 mm | yakl. 136X |
| 24 inç | yakl. 531 mm | yakl. 152X |
| 27 inç | yakl. 598 mm | yakl. 171X |
| Hızlı Referans | |
|---|---|
| Ürün tipi | Zoom özellikli endüstriyel mikroskop objektifi |
| Montaj standardı | C/CS-mount |
| Optik yapı | 4 grup / 5 eleman, alüminyum alaşım gövde |
| Ayar | Manuel zoom ve odak, sabit diyafram |
| Ana uyumluluk | Raspberry Pi HQ Camera (IMX477), Global Shutter Camera (IMX296), C/CS endüstriyel kameralar |
| Üretici SKU | 24229 |
- Harici dolgu aydınlatması zorunludur. Üretici, mikroskop lensin yapısal kısıtı nedeniyle kullanım sırasında ek aydınlatma gerektiğini açıkça belirtir. Lensin üzerinde entegre ışık kaynağı yoktur ve ürünle birlikte ışık verilmez. Halka LED aydınlatma veya yönlendirilebilir nokta ışık ayrıca temin edilmelidir.
- Optik büyütme 0,12X–1,8X'tir. Ürün adındaki 100X, monitör üzerindeki görünür büyütmedir ve ekran boyutuna göre değişir.
- Kamera modülü ve Raspberry Pi kartı dahil değildir. Ürün yalnızca mikroskop lensinden oluşur.
- C-CS adaptör konusunda üretici verisi tutarsızdır. Teknik özellik tablosunda adaptörün dahil olduğu belirtilirken paket içeriği bölümünde yalnızca lens listelenmektedir. Sipariş öncesi bizimle teyit ediniz; gerekmesi hâlinde adaptör ayrıca tedarik edilebilir.
- Diyafram sabittir. Alan derinliği ayarlanamaz; yüksek büyütme uçlarında alan derinliği milimetre altı seviyeye iner. Yüzeyi eğimli veya kalınlığı değişken numunelerde odak yığınlama (focus stacking) gerekebilir.
- Raspberry Pi Camera Module 3, v2 ve AI Camera ile kullanılamaz. Bu modüllerde sabit lens vardır, C/CS yuvası bulunmaz.
- Raspberry Pi Zero veya Zero 2 W kullanılacaksa ayrıca Zero v1.3 uyumlu kamera kablosu gerekir.
- Φ39 × 112 mm, 202 g. Lens uzun ve görece ağırdır; kamera modülünün konnektörüne yük bindirmemesi için lens gövdesinden desteklenen sabit bir stand veya kolon kullanılmalıdır.
Görüş Alanı ve Piksel Çözünürlüğü (Raspberry Pi HQ Camera ile)
Aşağıdaki değerler, IMX477 sensörünün 6,287 mm aktif genişliği ve 4056 piksel yatay çözünürlüğü üzerinden optik büyütmeye göre hesaplanmıştır. Üreticinin tablosundaki 2,4–36 mm aralığı kendi referans sensör ölçüsüne dayanır; Pi HQ Camera'nın aktif alanı bir miktar daha geniş olduğundan görüş alanı da buna paralel genişler.
| Optik Büyütme | Görüş Alanı Genişliği | Piksel Başına Mesafe | Tipik Kullanım |
|---|---|---|---|
| 1,8X (maks.) | yakl. 3,5 mm | yakl. 0,86 µm | 0402/0201 pasif eleman, BGA top, lehim boşluğu |
| 1,0X | yakl. 6,3 mm | yakl. 1,6 µm | QFN/SOIC bacak kontrolü, konnektör pini |
| 0,5X | yakl. 12,6 mm | yakl. 3,1 µm | Entegre gövdesi, bölgesel lehim denetimi |
| 0,25X | yakl. 25 mm | yakl. 6,2 µm | Kart bölümü, modül genel görünüm |
| 0,12X (min.) | yakl. 52 mm | yakl. 12,9 µm | Küçük kart tamamı, numune konumlandırma |
Aydınlatma — Neden Zorunlu ve Nasıl Kurulur
Mikroskop lensleri dar bir optik açıklıkla çalışır ve yüksek büyütmede sensöre ulaşan ışık miktarı hızla düşer. Bu lenste diyafram sabit olduğundan pozlama yalnızca kamera tarafındaki sensör kazancı ve pozlama süresiyle telafi edilebilir; yetersiz aydınlatmada görüntü gürültülü ve bulanık çıkar. Üretici de bu nedenle harici dolgu ışığını zorunlu tutar.
- Halka (ring) LED aydınlatma: Lens gövdesine geçirilen halka ışık, gölgesiz ve dengeli aydınlatma sağlar. PCB denetimi için en yaygın çözümdür.
- Açılı nokta aydınlatma: Yüzey pürüzlülüğü, çizik ve lehim yüzeyi kusurlarının belirginleşmesi için düşük açıdan yönlendirilmiş ışık tercih edilir.
- Yansıma kontrolü: Parlak metal yüzeylerde doğrudan aydınlatma parlama yaratır; difüzörlü ışık veya polarizasyon filtresi ile bastırılmalıdır.
- Renk sıcaklığı: Renk ayrımı gereken denetimlerde sabit ve yüksek CRI değerli beyaz LED kullanılması, kamera beyaz dengesi tekrarlanabilirliğini artırır.
Teknik Avantajlar
- 15:1 zoom oranı: Genel görünümden detay incelemesine lens değiştirmeden geçiş; numune konumu bozulmadan bağlam kaybı yaşanmaz.
- 55–285 mm uzun çalışma mesafesi: Objektif ile numune arasında havya, pens ve prob için çalışma hacmi bırakır; mikroskop altında rework ve mikro montaj yapılabilir.
- <%0,1 distorsiyon: Boyutsal ölçüm ve otomatik görüntü işleme uygulamalarında geometrik düzeltme ihtiyacını en aza indirir — bu sınıftaki tüketici mikroskoplarında ulaşılamayan bir değerdir.
- 4 grup 5 elemanlı optik tasarım: Basit tek grup büyüteç optiklerine göre kenar keskinliği ve renk saçaklanması kontrolü belirgin şekilde daha iyidir.
- −20…+80 °C çalışma sıcaklığı: Klimasız üretim alanı, depo ve saha kabinlerinde sürekli kurulum olarak bırakılabilir.
- Alüminyum alaşım gövde: Titreşimli ortamda mekanik kararlılık ve ısıl genleşme kaynaklı odak kaymasına karşı direnç sağlar.
- Açık platform maliyeti: Raspberry Pi HQ Camera ile kurulan sistem, kapalı kutu dijital mikroskoplara kıyasla çok daha düşük maliyetlidir ve görüntü işleme kodunun tamamı kullanıcının kontrolündedir.
| ✓ | Doğrudan ithalat, %100 orijinal Waveshare ürünü — muadil optik veya yeniden paketlenmiş lens tedarik edilmez. |
| ✓ | Stoktan hızlı sevkiyat — laboratuvar ve denetim istasyonu kurulumlarında bekleme yaratmaz. |
| ✓ | Kurumsal satın alma desteği — üniversite, BAP, TÜBİTAK ve savunma/Ar-Ge tedarik süreçleri için proforma fatura ve teklif hazırlanır. |
| ✓ | Sistem bütünü tedarik — lens, HQ kamera modülü, Raspberry Pi kartı, kablo, stand ve aydınlatma aynı siparişte karşılanır. |
| ✓ | Teknik danışmanlık — Robotik Kontrol, Yapay Zeka ve Güç Elektroniği alanında uzman ekip, numune boyutu ve gerekli ayrım gücüne göre lens ve aydınlatma seçiminde destek verir. |
Kullanım Senaryoları
| Senaryo | Uygulama Detayı |
|---|---|
| PCB denetim ve lehim kontrolü | Soğuk lehim, köprüleme, kalkık bacak ve BGA top kusurlarının tespiti; maks. büyütmede yakl. 3,5 mm kadraj |
| Mikroskop altında rework | Uzun çalışma mesafesi sayesinde lens altında havya ve pensle çalışma; ekrandan takip |
| Üniversite ve BAP laboratuvarları | Düşük bütçeli dijital mikroskop düzeneği; görüntü işleme, otomatik kusur tespiti ve derin öğrenme veri seti üretimi |
| Malzeme ve yüzey analizi | Kaplama kalınlığı, yüzey pürüzlülüğü, aşınma ve korozyon izlerinin görsel dokümantasyonu |
| Kalite kayıt ve raporlama | Gelen malzeme kontrolünde kusur fotoğrafının tekrarlanabilir koşullarda arşivlenmesi |
| Eğitim ve gösteri düzenekleri | Sınıf ortamında ekrana yansıtılan canlı mikroskop görüntüsü; öğrencinin okülere sırayla bakma zorunluluğunu kaldırır |
Waveshare Lens Serisinde Konumu
| Lens | Hangi Durumda Seçilir |
|---|---|
| 100X Mikroskop (bu ürün) | Numune 3–50 mm aralığında ve mikron seviyesinde detay gerekiyorsa |
| 6 mm Geniş Açı | Geniş sahne kapsamı, oda içi gözlem |
| 16 / 25 mm Telefoto | 1–3 m mesafede dengeli kadraj, parça tanıma |
| 35 mm Telefoto | 5 m ve üzeri mesafede maksimum detay, plaka/OCR okuma |
| 8–50 mm Zoom | Çalışma mesafesinin değişken olduğu genel amaçlı kurulumlar |
Kurulum Notları
- Mekanik destek şart. 112 mm uzunluk ve 202 g ağırlık, kamera modülünün ince PCB'si ve konnektörü üzerinden taşınmamalıdır. Lens gövdesinden kavrayan bir kolon veya stand kullanılmalıdır.
- Kaba/ince odak ayrı düşünülmelidir. Büyütme zoom halkasından, odak ise hem lens odak halkasından hem de kamera–numune mesafesi değiştirilerek ayarlanır. Dişli kolonlu bir stand, yüksek büyütmede çok daha kolay odak sağlar.
- Titreşim kritik hâle gelir. Yüksek büyütmede masa titreşimi görüntüde belirgin şekilde görünür; ağır tabanlı stand veya titreşim yalıtım pedi önerilir.
- Zoom değişiminde odak kayar. Büyütme değiştirildiğinde odak yeniden yapılmalıdır; parfokal davranış beklenmemelidir.
- Kalibrasyon: Ölçüm yapılacaksa her büyütme kademesi için ayrı ölçek kalibrasyonu kaydedilmelidir.
Sıkça Sorulan Sorular
Gerçekten 100 kat büyütüyor mu?
Optik büyütmesi 0,12X–1,8X'tir. 100X, görüntünün monitörde göründüğü büyütmedir ve ekran boyutuna bağlıdır: 15,6 inç ekranda yaklaşık 100X, 24 inç ekranda yaklaşık 152X karşılığı gelir. Teknik karşılaştırmalarda optik büyütme ve görüş alanı dikkate alınmalıdır.
Aydınlatma ürünle birlikte geliyor mu?
Hayır. Üretici, mikroskop lensin yapısı gereği harici dolgu aydınlatması gerektiğini açıkça belirtir. Halka LED veya yönlendirilebilir nokta ışık ayrıca temin edilmelidir.
En küçük ne kadar detayı görebilirim?
Raspberry Pi HQ Camera ile maksimum büyütmede piksel başına yaklaşık 0,86 µm örnekleme elde edilir. Gerçekte ayırt edilebilen en küçük yapı, lensin optik performansı ve aydınlatma kalitesine bağlı olarak bu değerin birkaç katıdır.
Lens ile numune arasında ne kadar boşluk kalıyor?
Çalışma mesafesi 55–285 mm aralığındadır. Bu, mikroskop altında havya, pens veya prob ile çalışmaya imkân veren en önemli avantajlardan biridir.
C-CS adaptör kutudan çıkıyor mu?
Üreticinin teknik özellik tablosunda adaptörün dahil olduğu belirtiliyor, ancak paket içeriği bölümünde yalnızca lens listeleniyor. Sipariş öncesi bizimle teyit etmenizi öneririz; gerekmesi hâlinde adaptör ayrıca tedarik edilebilir.
Raspberry Pi Camera Module 3 ile çalışır mı?
Hayır. Camera Module 3, v2 ve AI Camera sabit lensli modüllerdir. Değiştirilebilir lens yalnızca HQ Camera (IMX477) ve Global Shutter Camera (IMX296) modellerinde desteklenir.
