Teknik Özellikler
| Üretici | Raspberry Pi |
| Ürün Kodu | SC0926 / SC0715 |
| Ürün Modeli | Raspberry Pi Global Shutter Camera |
| Kamera Tipi | Global Shutter Camera |
| Sensör | Sony IMX296LQR-C |
| Çözünürlük | 1.58MP renkli / 1456 × 1088 |
| Sensör Boyutu | 6.3mm diyagonal |
| Piksel Boyutu | 3.45µm × 3.45µm |
| Çıkış Formatı | RAW10 |
| Video Modu | 1456 × 1088 @ 60Hz’e kadar |
| Pozlama | Uygun ışıkta 30µs’ye kadar kısa pozlama |
| Lens Standardı | CS-Mount, C-Mount destekli / C-CS adaptör dahil |
| Back Focus | Ayarlanabilir, 12.5mm – 22.4mm |
| IR Cut Filter | Entegre |
| Bağlantı | Raspberry Pi CSI kamera arayüzü |
| Kamera Kablosu | 150mm standart ribbon kablo dahil; Raspberry Pi 5 için Standard-Mini kablo gerekir |
| Tripod Mount | 1/4”-20 |
| Form Faktör | 38 × 38 × 19.8mm |
| Ağırlık | 34g |
Proje Örnekleri
- Hızlı hareket eden objelerin görüntülenmesi
- Robotik kol ve hareketli parça takibi
- Konveyör hattı görüntüleme sistemi
- Stereo kamera ve çoklu kamera senkronizasyonu
- Machine vision tabanlı kalite kontrol prototipleri
- Raspberry Pi 5 edge vision ve görüntü işleme projeleri
- Laboratuvar, Ar-Ge ve üniversite deney düzenekleri
Uyumlu / Tamamlayıcı Ürünler
- Raspberry Pi 5 Model B 8GB
- Raspberry Pi 5 Active Cooler SC1148
- Raspberry Pi 27W USB-C Güç Adaptörü
- Raspberry Pi 5 için 22-pin to 15-pin Standard-Mini kamera kablosu
- C/CS mount uyumlu lens seçenekleri
- Raspberry Pi M.2 HAT+ SC1166 ve NVMe depolama çözümü
- Tripod, montaj aparatı ve proje kutusu seçenekleri

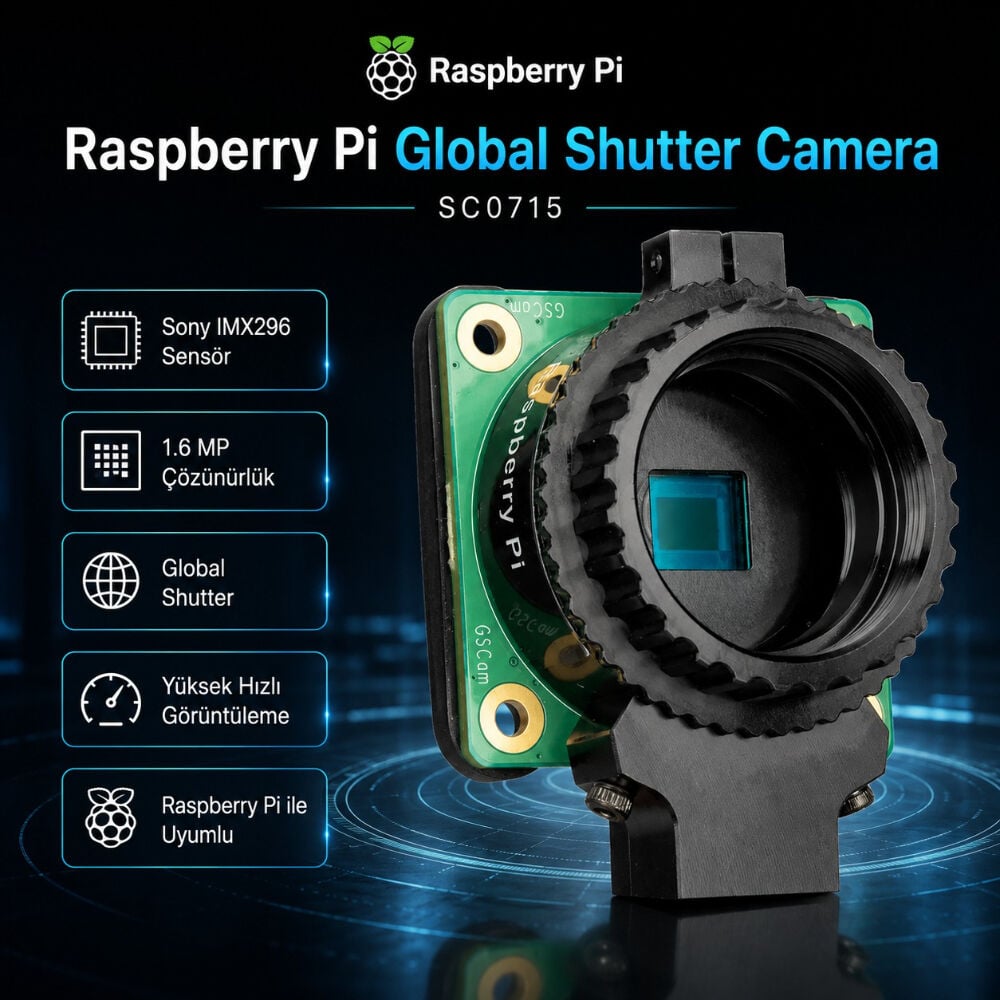

Raspberry Pi Global Shutter Camera SC0715
✔ Orijinal Raspberry Pi Global Shutter Camera ✔ Sony IMX296 sensör ✔ C/CS mount lens uyumlu ✔ Machine vision ve hızlı hareket projeleri için ideal

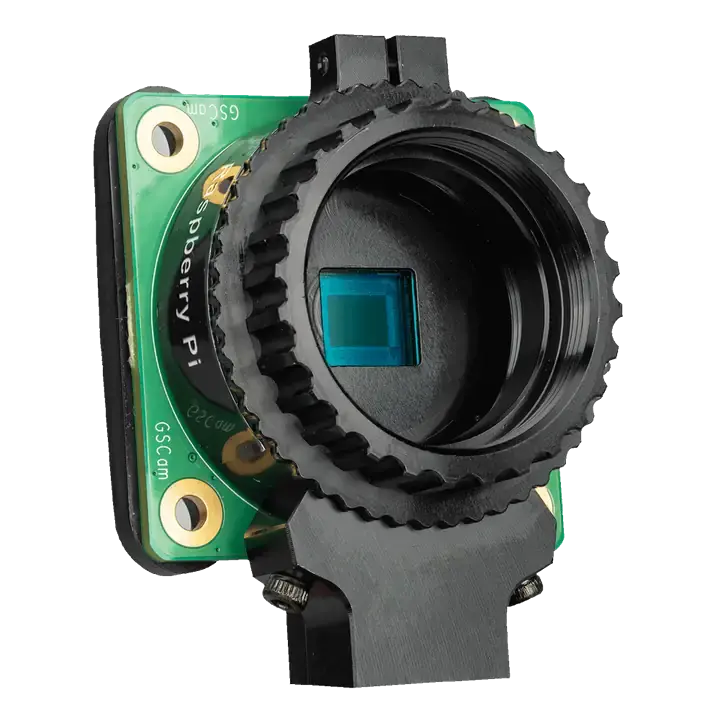

Raspberry Pi Global Shutter Camera SC0926 / SC0715 – IMX296 Machine Vision Kamera
Raspberry Pi Global Shutter Camera SC0926 / SC0715, hızlı hareketli nesneleri rolling shutter bozulması olmadan yakalamak için geliştirilmiş özel bir Raspberry Pi kamera modülüdür. Sony IMX296LQR-C global shutter sensör yapısı sayesinde görüntü, satır satır taranmak yerine sahnedeki piksellerin aynı anda yakalanması prensibiyle alınır. Bu yapı; robotik, machine vision, hızlı hareket takibi, endüstriyel görüntüleme ve stereo kamera uygulamalarında önemli avantaj sağlar.
Standart rolling shutter kameralar, hızlı dönen veya hızlı hareket eden nesnelerde eğilme, kayma, uzama veya bozulma etkileri oluşturabilir. Global shutter kamera ise sahnedeki ışığı aynı anda yakalayarak özellikle hareketli objelerde daha tutarlı görüntü üretmeye yardımcı olur. Bu nedenle Raspberry Pi Global Shutter Camera, yalnızca genel kamera kullanımı için değil, teknik görüntüleme ve gerçek zamanlı analiz projeleri için tasarlanmış bir üründür.
Bu kamera, 1.58MP renkli Sony IMX296 sensör, 3.45µm × 3.45µm büyük piksel boyutu, RAW10 çıkış, entegre IR cut filter ve C/CS mount lens uyumluluğu ile gelir. C-CS mount adaptörü sayesinde Raspberry Pi High Quality Camera ekosisteminde kullanılan birçok C/CS mount lens ile değerlendirilebilir.
Global Shutter Neden Önemlidir?
Rolling shutter kameralarda görüntü satır satır okunduğu için hızlı hareket eden objeler bozulmuş görünebilir. Global shutter yapısında ise tüm sahne aynı anda yakalanır. Bu özellik, özellikle hareketli mekanik parçalar, robot kolları, konveyör sistemleri, drone/robot görüş sistemleri, stereo kamera düzenekleri ve hızlı obje algılama projelerinde daha doğru görüntü verisi elde edilmesine yardımcı olur.
Kullanım Alanları
- Machine vision ve endüstriyel görüntü işleme projeleri
- Robotik görüş ve hızlı obje algılama sistemleri
- Konveyör üzerindeki hareketli parçaların takibi
- Hızlı hareket fotoğrafçılığı ve deney düzenekleri
- Çoklu kamera senkronizasyon projeleri
- Stereo görüntüleme ve derinlik algılama uygulamaları
- Raspberry Pi tabanlı yapay zeka ve edge vision sistemleri
- Üniversite, Ar-Ge ve laboratuvar projeleri
Raspberry Pi 5 ile Kullanım Notu
Raspberry Pi kamera modülleri standart 15-pin kamera konnektörü kullanır. Raspberry Pi 5 üzerinde ise mini 22-pin kamera/display konnektörü bulunduğu için bu kamerayı Raspberry Pi 5 ile kullanırken 22-pin to 15-pin Standard-Mini kamera kablosu gerekir. Raspberry Pi 4 ve önceki standart modellerde ise standart 15-pin kamera kablosu kullanılabilir.
Kutu İçeriği
- Raspberry Pi Global Shutter Camera modülü
- C-CS mount adaptörü
- Tornavida
- 150mm ribbon kamera kablosu
- Koruyucu plastik arka kapak
Devresel Tedarik Avantajı
Devresel, Raspberry Pi kamera modülleri, Raspberry Pi 5 kartları, kamera kabloları, lens seçenekleri, güç adaptörleri, soğutucular ve gömülü sistem aksesuarları için proje odaklı teknik tedarik desteği sunar. Robotik, görüntü işleme, machine vision, edge AI ve Ar-Ge projelerinde doğru Raspberry Pi ürün kombinasyonunu birlikte planlamanıza yardımcı olur.
Sık Sorulan Sorular
Raspberry Pi Global Shutter Camera ne işe yarar?
Hızlı hareketli objeleri rolling shutter bozulması olmadan yakalamak için kullanılır. Robotik, machine vision, hızlı obje algılama ve endüstriyel görüntüleme projeleri için uygundur.
Bu kamera Camera Module 3 ile aynı mıdır?
Hayır. Camera Module 3 daha genel amaçlı 12MP autofocus bir kameradır. Global Shutter Camera ise daha düşük çözünürlüklü ama hızlı hareket ve machine vision odaklı özel bir kameradır.
Lens dahil mi?
Kamera C/CS mount lenslerle kullanılmak üzere tasarlanmıştır. Uygun lens proje ihtiyacına göre ayrıca seçilmelidir.
Raspberry Pi 5 ile uyumlu mu?
Evet, Raspberry Pi 5 ile kullanılabilir. Ancak Raspberry Pi 5 için 22-pin to 15-pin Standard-Mini kamera kablosu gerekir.
NoIR versiyonu var mı?
Bu model NoIR versiyon olarak sunulmaz. Üzerinde entegre IR cut filter bulunur.
Çoklu kamera senkronizasyonunda kullanılabilir mi?
Evet. Global Shutter Camera, harici tetikleme bağlantısı üzerinden çoklu kamera senkronizasyonu gibi uygulamalarda değerlendirilebilir.
