Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün tipi | Endüstriyel izoleli USB - 2 kanal RS485 çevirici |
| Kontrolcü çip | Orijinal FTDI FT2232HL (çift kanal) |
| Kanal sayısı | 2 bağımsız RS485 (eşzamanlı, bağımsız haberleşme) |
| İzolasyon | Kart üstü güç kaynağı izolasyonu + dijital (ADI manyetik) izolasyon |
| Koruma | TVS (yıldırım/surge/ESD), kendiliğinden onarılan sigorta, koruma diyotları |
| RS485 sonlandırma | Kanal başına 120 Ω dahili sonlandırma (jumper ile aç/kapa) |
| Yön kontrolü | Donanımsal otomatik, sıfır gecikmeli TX/RX |
| Haberleşme mesafesi | RS485 ~1.2 km, USB ~5 m |
| Düğüm sayısı | RS485 modunda kanal başına 32 düğüme kadar (16+ için tekrarlayıcı önerilir) |
| LED gösterge | 3 LED (güç ve veri alış/veriş durumu) |
| USB bağlantısı | USB Type-B |
| RS485 bağlantısı | Vidalı terminal blok |
| İşletim sistemi | Windows 11/10/8.1/8/7, macOS, Linux, Android |
| Kasa / montaj | Endüstriyel ABS kasa, DIN-ray ve duvar montajı |
| Marka / SKU | Waveshare / (kutu üzerindeki SKU) |
| Menşe | Çin |
Uygun Projeler
| Proje / Uygulama | Neden Uygun |
|---|---|
| Çok hatlı endüstriyel otomasyon | Tek USB'den iki bağımsız RS485 hattı |
| Modbus RTU çoklu ağ yönetimi | İki RS485 segmentini eşzamanlı okuma/yazma |
| SCADA ve veri toplama | İzoleli, 1.2 km'ye varan gürültüye dayanıklı hat |
| Enerji izleme / sayaç okuma | Bağımsız kanallarla ayrı cihaz grupları |
| Saha devreye alma / test | Çoklu işletim sistemi sürücü desteği |
Uyumlu Ürünler
| Ürün / Aksesuar | Açıklama |
|---|---|
| RS485 Modbus cihazları | PLC, motor sürücü, enerji analizörü, sayaç |
| DIN-ray pano montaj aksesuarları | Pano içi düzenli kurulum |
| USB Type-B uzatma kablosu | Kurulum esnekliği |
| Tek kanal USB-RS485 |

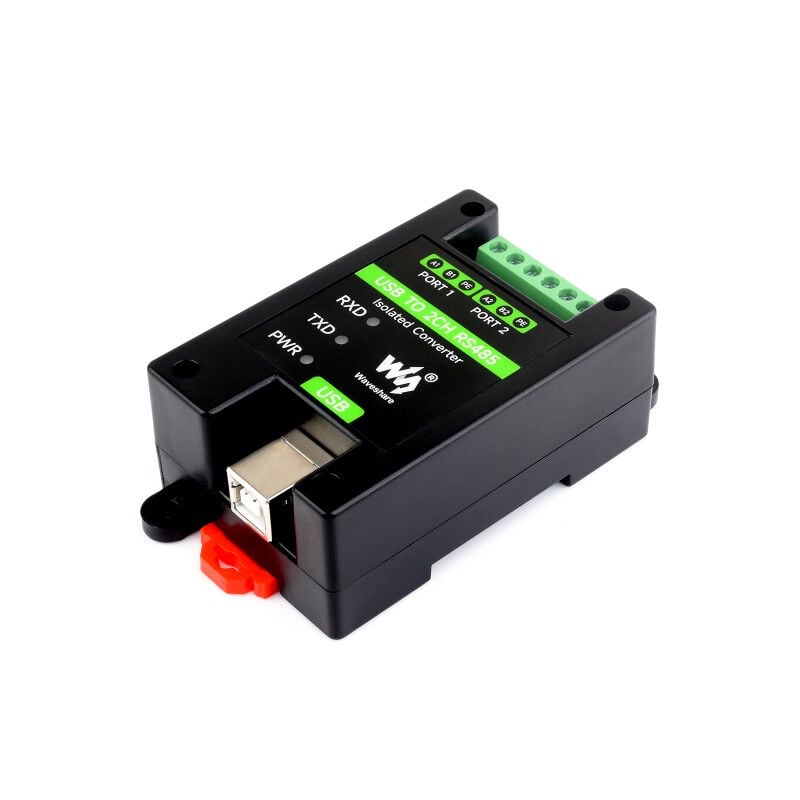

Waveshare USB to 2CH RS485 Endüstriyel İzoleli FT2232HL Çevirici
Orijinal FT2232HL çipli endüstriyel izoleli çevirici; USB'yi 2 bağımsız RS485 kanalına çıkarır ve her kanal eşzamanlı, bağımsız haberleşebilir. Kart üstü güç ve sinyal izolasyonu, TVS koruması ve 1.2 km'ye varan RS485 menzili ile çok hatlı otomasyon, Modbus ve SCADA uygulamaları için tasarlanmıştır.
2 Kanal Bağımsız RS485 | FT2232HL Orijinal Çip |
İzoleli Güç + Sinyal | 1.2 km RS485 Menzili |
✓ Stokta mevcut - hızlı kargo
✓ Ar-Ge, prototip ve seri üretim tedariği
Waveshare USB to 2CH RS485 – Endüstriyel İzoleli Çift Kanal Çevirici
Orijinal FT2232HL çip, çift bağımsız RS485 kanalı, kart üstü izolasyon ve TVS koruma ile güvenilir endüstriyel haberleşme
Waveshare USB to 2CH RS485 çevirici, bilgisayarınızın tek bir USB portunu iki bağımsız RS485 kanalına dönüştürür. Orijinal FTDI FT2232HL çift kanallı çip sayesinde her iki kanal aynı anda ve birbirinden bağımsız haberleşebilir; bu da iki ayrı RS485 hattını veya cihaz grubunu tek adaptörle yönetmenizi sağlar. Endüstriyel izolasyon ve koruma devreleri, gürültülü saha ortamlarında bile kararlı ve güvenli veri aktarımı sunar.
Öne Çıkan Özellikler
- Orijinal FT2232HL çip – yüksek kararlılık ve uyumluluk
- 2 bağımsız RS485 kanalı – eşzamanlı ve ayrı haberleşme
- Kart üstü güç kaynağı izolasyonu (harici besleme gerektirmez)
- Dijital (ADI manyetik) izolasyon – yüksek gürültü bağışıklığı
- TVS koruması – yıldırım, surge ve ESD'ye karşı
- Kendiliğinden onarılan sigorta ve koruma diyotları
- Donanımsal otomatik yön kontrolü, sıfır gecikme
- Kanal başına jumper ile aç/kapa 120 ohm sonlandırma direnci
- RS485'te 1.2 km'ye varan haberleşme mesafesi
- Endüstriyel ABS kasa, DIN-ray ve duvar montajı
Kullanım Alanları
| Uygulama | Neden Uygun |
|---|---|
| Çok hatlı otomasyon | Tek USB'den 2 bağımsız RS485 hattı yönetimi |
| Modbus RTU çoklu ağ | İki ayrı RS485 segmentini eşzamanlı okuma |
| SCADA / veri toplama | İzoleli, gürültüye dayanıklı uzun hat (1.2 km) |
| Enerji izleme / sayaç | Bağımsız kanallarla farklı cihaz grupları |
Neden Devresel?
Devresel; otomasyon, Ar-Ge ve endüstriyel ekipler için orijinal Waveshare ürünlerini stoktan tedarik eder. Doğru ürün seçimi, hızlı kargo ve prototipten seri üretime teknik tedarik desteği sunarız.
Sıkça Sorulan Sorular
İki kanal aynı anda kullanılabilir mi?
Evet. FT2232HL çift kanallı çip sayesinde iki RS485 kanalı eşzamanlı ve birbirinden bağımsız çalışır.
Hangi işletim sistemlerini destekler?
Windows 11/10/8.1/8/7, macOS, Linux ve Android sürücüleri mevcuttur.
Sonlandırma direnci var mı?
Her RS485 kanalında dahili 120 ohm sonlandırma direnci bulunur ve jumper ile devreye alınıp çıkarılabilir.
Ne kadar mesafeye iletim yapar?
RS485 hattında yaklaşık 1.2 km, USB tarafında yaklaşık 5 m mesafe desteklenir.
