Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün tipi | Endüstriyel izoleli USB - seri port çevirici |
| Kontrolcü çip | Orijinal FTDI FT232RL (bazı partilerde FT232RNL / CH343G) |
| Desteklenen arabirimler | USB'den RS232 / RS485 / TTL'ye (seçmeli, aynı anda tek arabirim) |
| İzolasyon | Kart üstü güç kaynağı izolasyonu + dijital (ADI manyetik) izolasyon |
| Koruma | TVS (yıldırım/ESD), kendiliğinden onarılan sigorta, koruma diyotları |
| RS485 sonlandırma | 120 Ω sonlandırma direnci (dahili, sökülebilir) |
| TTL gerilim seviyesi | 3.3 V / 5 V (anahtarla seçilir) |
| VCC çıkışı | 5 V veya 3.3 V, 50 mA (bağlı cihazı besleyebilir) |
| İletişim modu | Otomatik TX/RX yön kontrolü, sıfır gecikme; RS232/TTL tam çift yönlü, RS485 yarı çift yönlü |
| İşletim sistemi desteği | Windows 7/8/8.1/10/11, Mac, Linux, Android, WinCE |
| Kasa | Alüminyum alaşım, duvara montaj |
| Modbus | Donanımsal arabirim; RS485/RS232/TTL üzerinden Modbus cihazlarıyla çalışır (protokol geçidi değildir) |
| SKU / Marka | 15817 / Waveshare |
| Menşe | Çin |
Uygun Projeler
| Proje / Uygulama | Neden Uygun |
|---|---|
| Endüstriyel otomasyon / SCADA | İzoleli RS485 ile gürültülü ortamda kararlı haberleşme |
| Modbus RTU veri toplama | PLC, sürücü ve sayaçlara RS485 üzerinden erişim |
| Gömülü sistem geliştirme | 3.3/5 V TTL UART ile kart ve firmware hata ayıklama |
| Eski ekipman entegrasyonu | DB9 RS232 cihazları modern USB ortamına bağlama |
| Çoklu işletim sistemi test ortamı | Windows / Linux / Mac sürücü desteği |
Uyumlu Ürünler
| Ürün / Aksesuar | Açıklama |
|---|---|
| Raspberry Pi / Arduino / STM32 | TTL UART hata ayıklama ve seri haberleşme |
| RS485 Modbus cihazları | Enerji analizörü, PLC, motor sürücü, sayaç |
| DB9 RS232 seri cihazlar | Endüstriyel ölçü ve kontrol ekipmanları |
| USB uzatma kablosu | Pano içi kurulum esnekliği |

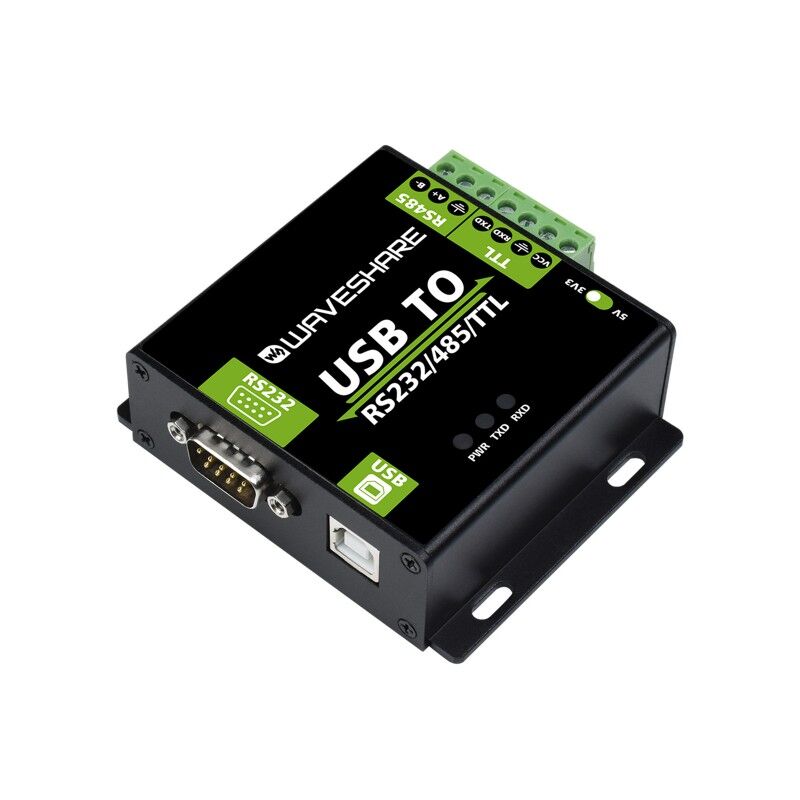

Waveshare 15817 USB to RS232/485/TTL Endüstriyel İzoleli FT232RL Çevirici
Orijinal FT232RL çipli, endüstriyel sınıf izoleli USB seri port çevirici. USB'den RS232 / RS485 / TTL arabirimlerine dönüşüm; kart üstü güç ve sinyal izolasyonu, TVS + kendiliğinden onarılan sigorta koruması ve alüminyum alaşım kasa ile endüstriyel otomasyon, Modbus/PLC haberleşmesi ve saha uygulamaları için tasarlanmıştır.
3'ü 1 Arada RS232 / 485 / TTL | FT232RL Kontrolcü Çip |
İzoleli Güç + Sinyal | 3.3 / 5 V TTL Seviyesi |
✓ Stokta mevcut - hızlı kargo
✓ Ar-Ge, prototip ve seri üretim tedariği
Waveshare USB to RS232/485/TTL – Endüstriyel İzoleli Seri Port Çevirici (15817)
Orijinal FT232RL çip, kart üstü güç ve sinyal izolasyonu, TVS koruma ve alüminyum kasa ile güvenilir endüstriyel haberleşme
Waveshare USB to RS232/485/TTL çevirici; bilgisayarınızın USB portunu tek bir kompakt cihazla RS232, RS485 ve TTL (UART) seri arabirimlerine dönüştürür. Orijinal FTDI FT232RL çipi sayesinde hızlı, kararlı ve geniş işletim sistemi uyumuna sahip bir haberleşme sağlar. Endüstriyel sınıf izolasyon ve koruma devreleri, gürültülü saha ortamlarında bile güvenilir veri aktarımı sunar.
Öne Çıkan Özellikler
- Orijinal FT232RL çip – yüksek kararlılık ve sürücü uyumu
- USB'den RS232 / RS485 / TTL'ye seçilebilir dönüşüm
- Kart üstü güç kaynağı izolasyonu ve dijital (ADI manyetik) izolasyon
- TVS koruması – yıldırım ve elektrostatik (ESD) deşarja karşı
- Kendiliğinden onarılan sigorta ve koruma diyotları
- Otomatik gönderim/alım yön kontrolü, sıfır gecikme
- 3.3 V / 5 V anahtarlanabilir TTL seviyesi
- Sağlam alüminyum alaşım kasa, duvara montaj
Kullanım Alanları
| Uygulama | Neden Uygun |
|---|---|
| Endüstriyel otomasyon / PLC | İzoleli RS485/RS232 ile saha cihazlarına güvenli bağlantı |
| Modbus RTU cihaz haberleşmesi | RS485 hattı üzerinden enerji analizörü, sürücü, sayaç okuma |
| Mikrodenetleyici hata ayıklama | 3.3/5 V TTL UART ile kart ve sensör testi |
| Uzun mesafe veri hattı | RS485 + TVS ile EMI'ye dayanıklı haberleşme |
Neden Devresel?
Devresel; otomasyon, Ar-Ge ve endüstriyel ekipler için orijinal Waveshare ürünlerini stoktan tedarik eder. Doğru ürün seçimi, hızlı kargo ve prototipten seri üretime teknik tedarik desteği sunarız.
Sıkça Sorulan Sorular
Hangi işletim sistemlerini destekler?
Windows 7/8/8.1/10/11, Mac, Linux, Android ve WinCE sürücüleri mevcuttur.
RS232, RS485 ve TTL aynı anda kullanılabilir mi?
Hayır. Cihaz USB'den RS232, RS485 veya TTL'ye dönüşüm yapar; bu arabirimler aynı anda gönderim için kullanılamaz ve birbirine çevrilmez.
RS485 sonlandırma direnci var mı?
Evet, kart üstünde 120 ohm sonlandırma direnci bulunur ve gerektiğinde sökülerek devre dışı bırakılabilir.
Modbus geçidi (gateway) mi?
Hayır. Donanımsal bir arabirim çeviricidir; RS485/RS232/TTL üzerinden Modbus cihazlarıyla çalışır ancak kendisi protokol dönüştürücü değildir.
