Teknik Özellikler
| Parametre | Değer |
|---|---|
| Ürün Tipi | Endüstriyel dijital izolasyonlu çevirici |
| USB-UART Çipi | FT232RNL (FTDI, orijinal) |
| USB Çalışma Gerilimi | 5V, konnektör USB-B |
| USB Koruma | 200mA kendini onaran sigorta, izole çıkış |
| RS232 Konnektör | DB9 erkek (nokta-nokta) |
| RS232 Baud | 300 bps ~ 921600 bps |
| RS485 Konnektör / Pin | Vidalı terminal, A+ / B- / GND |
| RS485 Yön Kontrolü | Donanımsal otomatik yön kontrolü |
| RS485 Koruma | 600W yıldırım/surge, 15KV ESD, 120R pad rezerve |
| RS485 Ağ | Çok noktalı, 32 node'a kadar |
| RS485 Baud | 300 bps ~ 2 Mbps |
| TTL (UART) | 3.3V / 5V (anahtarla seçilir), TXD/RXD/GND/5V |
| TTL Baud | 300 bps ~ 2 Mbps |
| Göstergeler | PWR (kırmızı), TXD (yeşil), RXD (mavi) |
| Çalışma Sıcaklığı / Nem | −15°C ~ +70°C / %5 ~ %95 RH |
| İşletim Sistemi | Windows 11/10/8.1/8/7, Mac, Linux, Android |
| Kasa | Alüminyum alaşım (kumlama + anodik oksidasyon) |
| Ağırlık | ~0.229 kg |
| Paket İçeriği | 1× USB çevirici + 1× ~1.2 m USB kablo |
Uygun Projeler
| Proje | Kullanım |
|---|---|
| Modbus RTU / RS485 Ağları | Endüstriyel saha veri toplama ve izleme |
| PLC / SCADA Entegrasyonu | Bilgisayardan seri cihaz konfigürasyonu |
| Gömülü Sistem & IoT Ar-Ge | TTL UART üzerinden hata ayıklama/programlama |
| Robotik / Sürücü Kontrol | Seri arayüzlü servo ve motor sürücü ayarı |
| Üniversite & BAP Laboratuvar | Endüstriyel haberleşme deney düzenekleri |
Uyumlu Ürünler
| Arayüz / Sistem | Bağlantı |
|---|---|
| PC / Dizüstü / Endüstriyel PC | USB-B üzerinden |
| RS485 Modbus cihazları / sensörler | A+ / B- / GND vidalı terminal |
| RS232 DB9 endüstriyel ekipman | DB9 erkek konnektör |
| Raspberry Pi / Arduino / MCU | 3.3V/5V TTL UART (TXD/RXD/GND) |
| Seri arayüzlü motor/servo sürücüler | RS485 veya TTL |

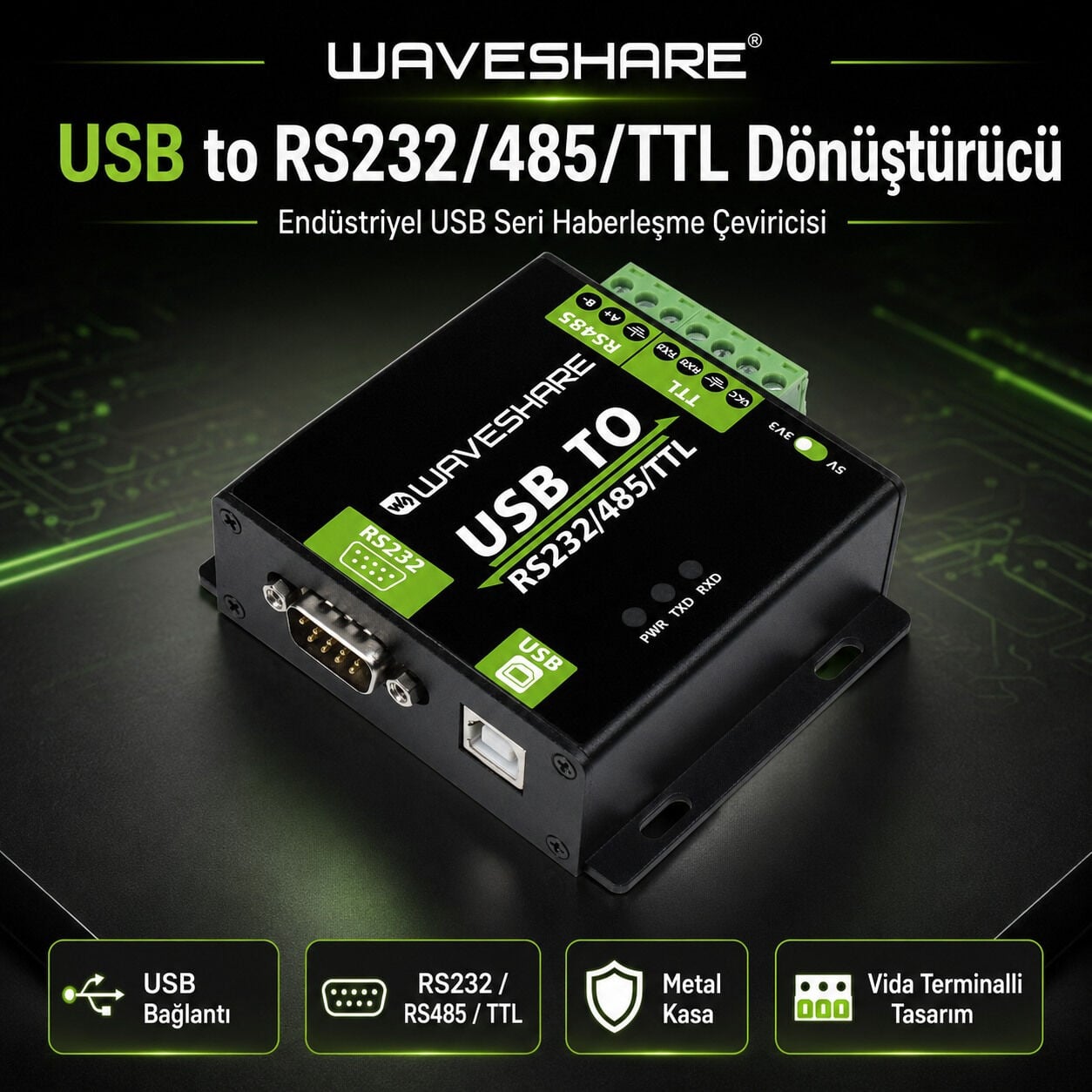

Waveshare USB - RS232/RS485/TTL İzolasyonlu Endüstriyel Seri Çevirici (FT232RNL, 15KV ESD)
Waveshare USB - RS232/RS485/TTL İzolasyonlu Endüstriyel Seri Çevirici
Tek üründe USB'den RS232, RS485 ve TTL (UART) dönüşümü sunan endüstriyel sınıf, dijital + güç izolasyonlu çevirici. Orijinal FTDI FT232RNL çip ile, 600W yıldırım koruması ve 15KV ESD ile korumalı, alüminyum alaşım kasalı. Kutuda çevirici + ~1.2 m USB kablo bulunur.
| 3'ü 1 Arada RS232 / RS485 / TTL | FT232RNL Orijinal FTDI Çip |
| 15 KV ESD Koruma | 2 Mbps Maks. Baud (RS485/TTL) |
✓ Stokta mevcut — hızlı kargo
✓ Ar-Ge, prototip ve seri üretim tedariği
Waveshare USB - RS232/RS485/TTL İzolasyonlu Endüstriyel Seri Çevirici
Dijital + güç izolasyonlu, orijinal FTDI FT232RNL çipli, endüstriyel otomasyon ve Ar-Ge için çok protokollü seri arayüz çeviricisi
Waveshare USB - RS232/RS485/TTL çevirici, bilgisayarınızın USB portunu RS232, RS485 veya TTL (UART) seri arayüzüne dönüştüren endüstriyel sınıf bir izolasyon adaptörüdür. Kart üzerinde tümleşik güç izolasyonu ve dijital sinyal izolasyonu bulunur; bu sayede izole taraf için ek güç kaynağı gerekmez ve yüksek gürültü bağışıklığı sağlanır. Üründe orijinal FTDI FT232RNL USB-UART köprü çipi kullanılır; RS232 tarafında 921600 bps'e, RS485 ve TTL tarafında 2 Mbps'e kadar tam bant baud hızı desteklenir.
TVS (geçici gerilim bastırıcı), kendi kendini onaran sigorta ve koruma diyotları sayesinde 600W yıldırım/aşırı gerilim bastırma ve 15KV ESD koruması sunar. Alüminyum alaşım, kumlama ve anodik oksidasyon işlemli kasası dayanıklı ve endüstriyel kullanıma uygundur.
Önemli: RS232, RS485 ve TTL arayüzlerinden aynı anda yalnızca biri USB'ye dönüştürülebilir; bu üç arayüz kendi aralarında birbirine dönüştürülemez.
Hızlı Referans
| Özellik | Değer |
|---|---|
| USB-UART Çipi | Orijinal FTDI FT232RNL |
| Desteklenen Arayüzler | RS232 (DB9 erkek), RS485 (vidalı terminal), TTL/UART |
| İzolasyon | Dijital sinyal + güç izolasyonu |
| Koruma | 600W yıldırım/surge, 15KV ESD, TVS |
| RS485 Ağ | Çok noktalı, 32 node'a kadar |
| Kasa | Alüminyum alaşım (anodize) |
Arayüz Bazında Baud Hızları (FT232RNL)
| Arayüz | Baud Aralığı |
|---|---|
| RS232 | 300 bps ~ 921600 bps |
| RS485 | 300 bps ~ 2 Mbps |
| TTL (UART) | 300 bps ~ 2 Mbps |
Kullanım Senaryoları
| Uygulama | Açıklama |
|---|---|
| Endüstriyel Otomasyon | Modbus RTU / RS485 saha ağlarına PC bağlantısı |
| PLC & Sensör Haberleşmesi | RS232/RS485 cihazların bilgisayardan yönetimi |
| Gömülü Sistem Ar-Ge | Raspberry Pi / mikrodenetleyici TTL UART hata ayıklama |
| Robotik & Sürücü Kontrol | Seri arayüzlü servo / motor sürücü konfigürasyonu |
Teknik Avantajlar
Tam otomatik alıcı-verici devresi gecikmesiz yön kontrolü sağlar; RS485 tarafında donanımsal olarak veri yönü otomatik belirlenir (harici DE/RE sinyali gerekmez). 3.3V/5V TTL seviye çevirici anahtar ile ayarlanabilir. Kart üzerindeki 3 LED (PWR/TXD/RXD) güç ve haberleşme durumunu görsel olarak gösterir. FTDI FT232RNL çipi sayesinde Mac, Linux, Android ve Windows 11/10/8.1/8/7 işletim sistemleriyle geniş sürücü uyumluluğu sunar.
Devresel Tedarik Avantajı: Waveshare seri çeviricileri %100 orijinal ve faturalı olarak, doğrudan ithalatla tedarik ediyoruz. Üniversite, BAP araştırma fonu ve savunma/Ar-Ge tedarik ekiplerine yönelik teklif, proforma ve seri alım desteği sağlıyoruz.
Sıkça Sorulan Sorular
Kutudan ne çıkıyor?
1 adet USB çevirici ve 1 adet ~1.2 m USB kablo. RS232 için DB9 kablo veya RS485 saha kablolaması dahil değildir; ayrıca temin edilmelidir.
Üründe hangi çip var?
Bu üründe orijinal FTDI FT232RNL çip bulunur. RS232 tarafında 300 bps ~ 921600 bps, RS485 ve TTL tarafında 300 bps ~ 2 Mbps aralığında çalışır.
Üç arayüzü aynı anda kullanabilir miyim?
Hayır. Aynı anda yalnızca bir arayüz (RS232, RS485 veya TTL) USB'ye dönüştürülebilir; arayüzler birbirine dönüştürülemez.
RS485 ağında kaç cihaz bağlanır?
32 node'a kadar çok noktalı bağlantı desteklenir; 16 ve üzeri node için tekrarlayıcı (repeater) önerilir. Uç direnç için 120R lehim padleri rezerve edilmiştir.
