Teknik Özellikler
| Parametre | Değer |
|---|---|
| Marka | Theia Technologies |
| Model / MPN | SY110M |
| Ürün Tipi | Ultra geniş açı, distorsiyonsuz megapiksel CCTV / makine görüsü lensi |
| Optik Teknoloji | Patentli Linear Optical Technology® |
| Odak Uzaklığı | 1.67 mm (üretici kataloğunda 1.7 mm olarak da belirtilir) |
| Diyafram Aralığı (F/#) | F/1.8 — kapalı konuma kadar |
| İris Tipi | Manuel iris |
| Bağlantı Tipi (Mount) | CS mount |
| Distorsiyon | < %1 |
| Çözünürlük Desteği | 3 MP'ye kadar |
| IR Düzeltme | Var — Day/Night (görünür + NIR düzeltmeli) |
| Desteklenen Sensör Formatları | 1/4", 1/3", 1/2.5" ve daha küçük |
| Görüş Açısı — 1/4" | H 94° / V 78° / D 107° |
| Görüş Açısı — 1/3" | H 110° / V 94° / D 122° |
| Görüş Açısı — 1/2.5" | H 120° / V 104° / D 130° |
| Mount'a Kadar Lens Uzunluğu | 56 mm |
| Toplam Lens Uzunluğu (TTL) | 68.3 mm |
| Görüntü Yönü | Görüntü çevrilmiş (flipped) — kamera/yazılım tarafında flip gerekir |
| Sertifikasyon | CE, UKCA, RoHS III, REACH/SVHC, NDAA uygunluk beyanı |
| Test Raporu | Titreşim ve şok test sertifikası mevcut |
| Menşei | Endonezya üretim — Nittoh Kogaku (Japonya) |
| Uyumlu Aksesuar | KIT-9025 vida değiştirme kiti (4x M2x3 setuskur + Allen anahtar) |
Uygun Projeler
| Proje Tipi | Uygunluk Gerekçesi |
|---|---|
| Makine görüsü ve otomatik denetim | %1 altı distorsiyon, geometrik ölçüm doğruluğunu doğrudan sağlar. |
| Mobil robot / AGV navigasyonu | Geniş görüş açısı + düşük distorsiyon, SLAM ve engel algılamada kararlılık artırır. |
| İHA ve savunma Ar-Ge görüntüleme | Kompakt gövde, NIR düzeltme, titreşim/şok testli yapı; NDAA beyanı mevcut. |
| ITS / trafik ve plaka izleme | Tek kamerada geniş şerit kapsaması, kenarlarda korunan çözünürlük. |
| Güvenlik ve 7/24 gözetim | Day/Night IR düzeltmesi ile gündüz-gece odak stabilitesi. |
| Üniversite BAP / TÜBİTAK projeleri | Tekrarlanabilir, dokümante optik performans ve resmi belgelendirme. |
| Bilimsel görüntüleme ve VR prototipleme | Geniş alanın geometrik bozulma olmadan kaydedilmesi. |
Uyumlu Ürünler
| Ürün / Bileşen | Açıklama |
|---|---|
| CS mount makine görüsü kameraları | 1/4" – 1/2.5" sensör formatlı, 3 MP'ye kadar CS mount kameralar |
| C-to-CS 5 mm adaptör halkası | CS mount kameraya C mount lens takarken gerekir (bu ürün için gerekmez) |
| Theia KIT-9025 | Vida değiştirme kiti; SY110M, SY110A, MY110M ve SY125 serisi ile uyumlu |
| Theia SY110A | Aynı optik, DC auto-iris versiyonu — CS mount |
| Theia MY110M | Aynı optik, C mount manuel iris versiyonu |
| IR aydınlatma modülleri (850 nm / 940 nm) | Gece görüş uygulamaları için; lens NIR düzeltmelidir |
| Gömülü görüntü işleme platformları | Raspberry Pi, NVIDIA Jetson vb. tabanlı CS mount kamera modülleri |

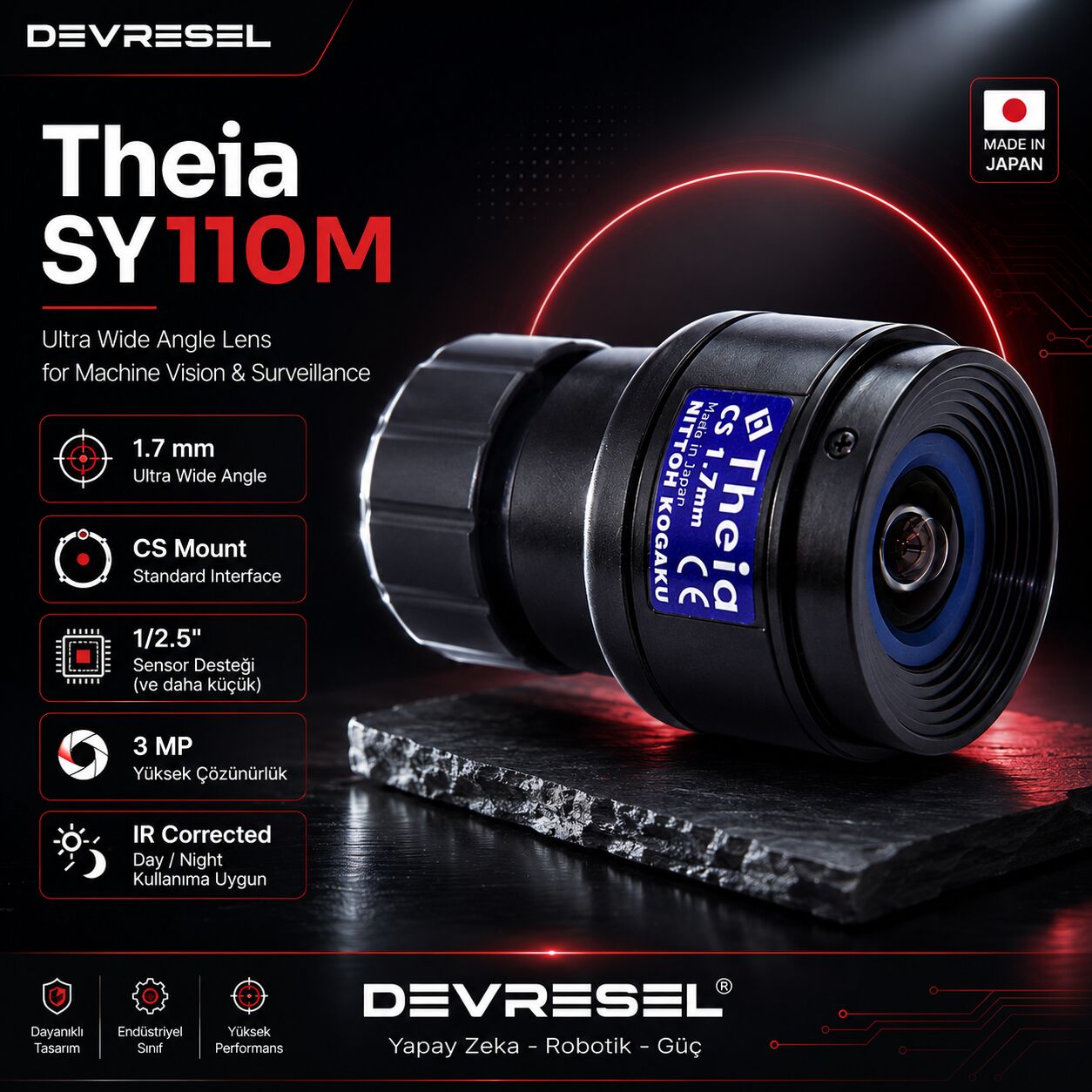

Theia SY110M 1.7mm F1.8 Distorsiyonsuz Ultra Geniş Açı CS Mount Day/Night Kamera Lensi
1.67 mm Odak Uzaklığı | F/1.8 Maksimum Diyafram |
120° (H) Görüş Açısı | < %1 Distorsiyon |
✓ Stokta mevcut — hizli kargo
✓ Ar-Ge, prototip ve seri uretim tedarigi
Theia Technologies SY110M, ultra geniş açılı görüntülemede sektörün en temel probleminin — namlu (barrel) distorsiyonunun — optik seviyede çözüldüğü bir megapiksel lenstir. Geleneksel geniş açı ve fisheye lenslerde görüntünün kenarlarına doğru artan bükülme, hem görsel bilgiyi bozar hem de kenar bölgelerdeki efektif çözünürlüğü ciddi biçimde düşürür. SY110M, Theia'nın patentli Linear Optical Technology® tasarımı sayesinde %1'in altında distorsiyon ile 120 dereceye varan yatay görüş açısı sunar; yani kare içindeki düz çizgiler düz kalır, kenardaki nesneler merkezdekiyle karşılaştırılabilir keskinlikte kaydedilir.
Bu özellik, yazılım tarafında distorsiyon düzeltme (dewarping) ihtiyacını ortadan kaldırdığı için özellikle makine görüsü, ölçüm, ITS (akıllı ulaşım sistemleri), robotik navigasyon ve savunma/Ar-Ge uygulamalarında belirleyicidir. Dewarping işlemi hem işlemci yükü getirir hem de piksel enterpolasyonu nedeniyle geri kazanılamayan detay kaybına yol açar. SY110M ile görüntü, sensöre zaten doğru geometride düşer.
Lens, görünür spektrum ve yakın kızılötesi (NIR) bölgede birlikte düzeltilmiş bir optik tasarıma sahiptir. Bu sayede gündüz IR kesme filtresiyle, gece filtre devre dışıyken IR aydınlatma altında odak kaymadan çalışır — 7/24 çalışan güvenlik ve izleme sistemlerinde odak bakımı gerektirmez. Kısa odak uzaklığı sayesinde yakın ve uzak nesneler geniş bir derinlik aralığında sürekli odakta kalır.
2) 1/2.5" sensörde vinyetleme riski: Üretici, sensörün kamera gövdesinde iyi hizalanmadığı durumlarda 1/2.5" formatta köşelerde vinyetleme oluşabileceğini belirtir. 1/3" ve 1/4" formatlarda böyle bir uyarı bulunmaz.
3) Manuel iris: SY110M manuel iris modelidir. DC auto-iris gerekiyorsa SY110A, C mount gerekiyorsa MY110M modeli tercih edilmelidir.
Hızlı Referans
| Parametre | Değer |
|---|---|
| Model / MPN | SY110M |
| Odak Uzaklığı | 1.67 mm (katalogda 1.7 mm) |
| Diyafram | F/1.8 — kapalı konuma kadar |
| İris Tipi | Manuel iris |
| Bağlantı (Mount) | CS mount |
| Distorsiyon | < %1 |
| Çözünürlük Desteği | 3 MP'ye kadar |
| IR Düzeltme | Var — Day/Night |
| Maks. Sensör Formatı | 1/2.5" |
| Menşei | Endonezya üretim — Nittoh Kogaku (Japonya) optik |
Sensör Formatına Göre Görüş Açısı
SY110M'in efektif görüş açısı, kullanılan sensörün fiziksel boyutuna doğrudan bağlıdır. Proje planlamasında kamera sensör formatını bilerek aşağıdaki tabloya bakmanız gerekir; 120° değeri yalnızca 1/2.5" formatta elde edilir.
| Sensör Formatı | Yatay (H) | Dikey (V) | Diyagonal (D) |
|---|---|---|---|
| 1/4" | 94° | 78° | 107° |
| 1/3" | 110° | 94° | 122° |
| 1/2.5" | 120° | 104° | 130° |
Kullanım Senaryoları
| Alan | Neden SY110M |
|---|---|
| Makine Görüsü ve Kalite Kontrol | Geometrik doğruluk gerektiren ölçüm ve denetimde, distorsiyon kalibrasyonu neredeyse gereksiz hale gelir. |
| Robotik Navigasyon ve SLAM | Geniş açı ile daha fazla özellik noktası, düşük distorsiyon ile daha kararlı poz kestirimi. |
| ITS / Trafik İzleme | Tek kamera ile geniş şerit kapsaması; plaka okuma için kenarlarda korunan çözünürlük. |
| Güvenlik ve Gözetim | Day/Night IR düzeltmesi ile 7/24 odak stabilitesi; köşe kurulumlarında tam oda kapsaması. |
| İHA / Savunma Ar-Ge | Kompakt CS mount gövde, NIR düzeltmesi ve düşük distorsiyon ile görüntü işleme zincirinde ön işleme yükünü azaltır. |
| Üniversite / BAP Projeleri | Yayınlanabilir ölçüm doğruluğu için referans nitelikte, tekrarlanabilir optik performans. |
Teknik Avantajlar
| Özellik | Pratik Karşılığı |
|---|---|
| Linear Optical Technology® | Yazılım dewarping'e gerek kalmaz; CPU/GPU yükü ve gecikme azalır, kenar detayı korunur. |
| < %1 distorsiyon | Piksel-metrik ölçümlerde doğrudan kullanılabilir görüntü; basit kamera kalibrasyonu yeterli. |
| IR düzeltmeli optik | Gündüz/gece geçişlerinde odak kaymaz; periyodik odak bakımı ortadan kalkar. |
| F/1.8 açık diyafram | Düşük ışıkta daha kısa pozlama, hareketli sahnelerde daha az motion blur. |
| 3 MP çözünürlük desteği | Yüksek piksel yoğunluklu sensörlerde optik, sensörün önünde darboğaz oluşturmaz. |
| Titreşim/şok test raporlu | Mobil platform, araç üstü ve endüstriyel montajlarda optik hizanın korunması. |
Uyumluluk ve Sertifikasyon
Theia lens ailesi için üretici tarafından CE, UKCA, RoHS III, REACH / SVHC uygunluk beyanları ile NDAA uyumluluk beyanı ve menşe sertifikası yayımlanmaktadır. Kamu ihalesi, savunma tedariki ve üniversite BAP satın almalarında bu belgeler talep edildiğinde tarafımızdan iletilebilir.
✓ Kurumsal satın alma desteği — üniversite, BAP, TÜBİTAK ve savunma sanayii tedarik süreçlerine uygun proforma ve teklif
✓ Teknik ön değerlendirme — sensör formatı, mount tipi ve görüş açısı seçiminde mühendislik desteği
✓ Ar-Ge, prototip ve seri üretim tedarik programları
✓ Theia lens ailesinin tamamı için talep bazlı temin (SY110A, MY110M, SY125 serisi, motorlu lensler)
Model Ailesi — Doğru Varyantı Seçin
| Model | İris | Mount | Mount'a Uzunluk |
|---|---|---|---|
| SY110M (bu ürün) | Manuel | CS | 56 mm |
| SY110A | DC auto-iris | CS | 56 mm |
| MY110M | Manuel | C | 51 mm |
| MY110A | DC auto-iris | C | 51 mm |
Sıkça Sorulan Sorular
Bu lens fisheye lens midir?
Hayır. Fisheye lensler kasıtlı olarak yüksek namlu distorsiyonu üretir ve düz çizgileri eğer. SY110M ise geniş açıyı distorsiyon üretmeden sağlar; düz çizgiler düz kalır ve dewarping yazılımına ihtiyaç duyulmaz.
C mount kameramda kullanabilir miyim?
CS mount lens, C mount kameraya doğrudan takılamaz — flanş mesafesi farkı nedeniyle odak tutmaz. C mount kamera için doğrudan MY110M modelini tercih edin. Tersi yönde (CS kameraya C lens) 5 mm adaptör halkası kullanılır.
Görüntünün ters gelmesi sorun yaratır mı?
Pratikte hayır. Kamera menüsünden veya görüntü işleme yazılımında 180° döndürme uygulanır; bu işlem piksel kaybı yaratmaz ve performansa etkisi ihmal edilebilir düzeydedir. Yine de otomasyon zincirinizde sabit görüntü yönü varsayımı varsa devreye alma öncesi kontrol edin.
4 MP veya 8 MP kamerada kullanılabilir mi?
Fiziksel olarak takılabilir, ancak üretici çözünürlük desteğini 3 MP'ye kadar tanımlar. Daha yüksek çözünürlüklü sensörlerde optik, sensörün sunduğu detayın tamamını çözemeyebilir. 4K ihtiyacı için Theia'nın 4K serisi değerlendirilmelidir.
Aksesuar olarak ne temin edilebilir?
KIT-9025 vida değiştirme kiti SY110M ile uyumludur; 4 adet M2x3 setuskur ve Allen anahtarı içerir. Talep üzerine temin edilir.
Fatura ve belgelendirme nasıl?
Tüm ürünler resmi faturalı olarak sevk edilir. Uygunluk beyanları, menşe şahadetnamesi ve NDAA beyanı gibi belgeler kurumsal alımlarda talep edilmesi hâlinde iletilir.
