Teknik Ozellikler
| Parametre | Deger |
|---|---|
| Sensor | Sony IMX708 (arkadan aydinlatmali, stacked CMOS) |
| Cozunurluk | 11.9 MP (12 MP nominal) |
| Piksel Matrisi | 4608 × 2592 |
| Piksel Boyutu | 1.4 µm × 1.4 µm |
| Sensor Boyutu | 7.4 mm diyagonal |
| Cikis Formati | RAW10 |
| Video Modlari | 1080p50, 720p100, 480p120 |
| HDR | 3 MP'e kadar cikis |
| Otofokus | Faz algilamali (PDAF) |
| Odak Araligi | 10 cm – ∞ |
| Odak Uzakligi | 4.74 mm |
| Diyafram (F-stop) | F1.8 |
| Gorus Acisi | 75° diyagonal / 66° yatay / 41° dikey |
| IR Kesme Filtresi | Yok (NoIR) — kizilotesine duyarli |
| Arayuz | CSI-2 seri veri cikisi |
| Kontrol | 2 telli seri (I2C fast mode / fast-mode plus) |
| Serit Kablo | 200 mm |
| Kablo Konnektoru | 15 × 1 mm FPC |
| Boyutlar | 25 × 24 × 11.5 mm |
| Calisma Sicakligi | 0°C – 50°C |
| Uyumluluk | FCC Part 15 Subpart B Class B, EMC 2014/30/EU, RoHS 2011/65/EU |
| Uretim Omru | En az Ocak 2030'a kadar |
| Urun Kodu (MPN) | SC0873 |
Uygun Projeler
| Proje Alani | Aciklama |
|---|---|
| Gece gorus guvenlik sistemleri | IR aydinlatmali karanlik ortam izleme |
| Doga / yaban hayat gozlem kameralari | Gorunmez IR ile rahatsiz etmeyen kayit |
| Tarimsal izleme (NDVI) | Bitki sagligi ve sera analizi |
| Robotik / otonom arac gorus | Dusuk isikta hizli PDAF odak |
| Universite / BAP arastirma | Prototip ve goruntu isleme calismalari |
Uyumlu Urunler
| Urun | Aciklama |
|---|---|
| Raspberry Pi 5 / 4 Model B | Ana islemci karti |
| Raspberry Pi 5 kamera adaptor kablosu | Pi 5 kucuk CSI konnektoru icin (ayri satilir) |
| Raspberry Pi Zero kamera kablosu | Zero serisi adaptor FPC (ayri satilir) |
| IR LED aydinlatma modulu | Gece gorusu icin kizilotesi isik kaynagi |

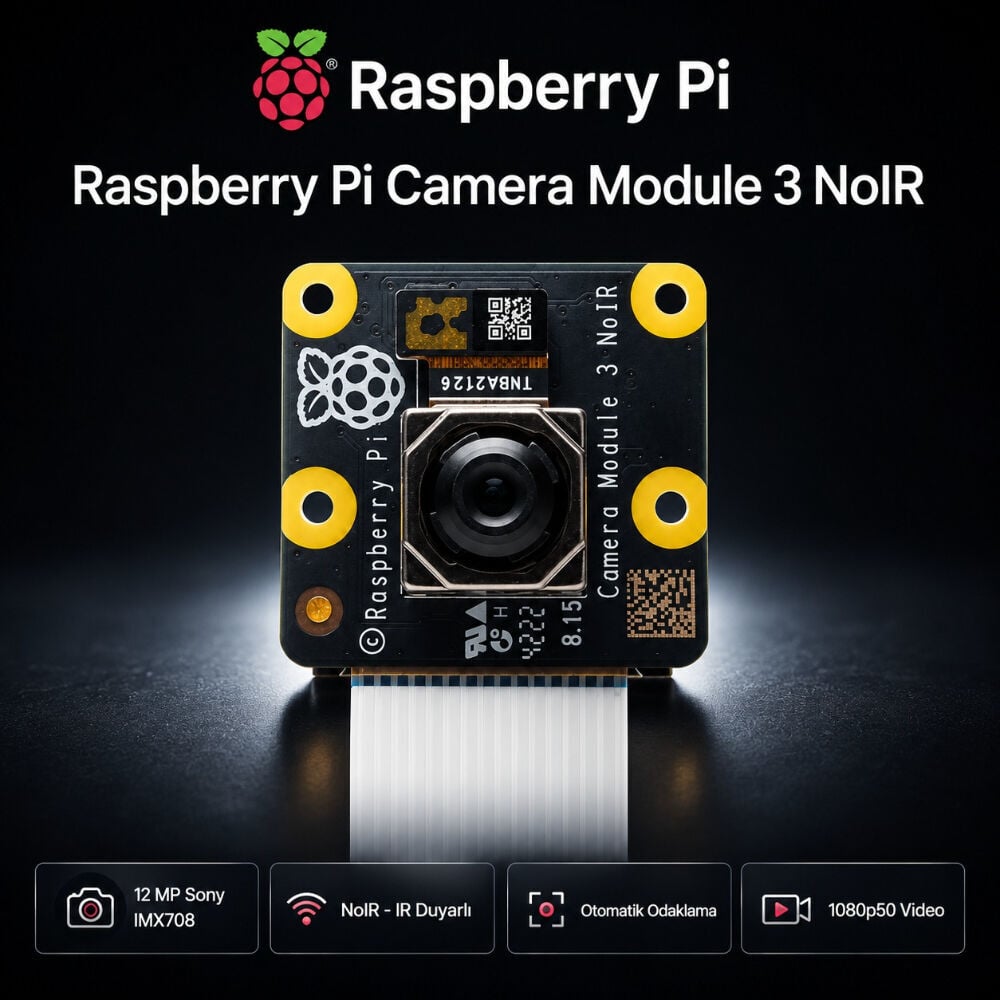

Raspberry Pi Camera Module 3 NoIR (SC0873) — 12MP IMX708 PDAF Otofokus Kızılötesi Gece Görüş Kamera Modülü
Raspberry Pi Camera Module 3 NoIR (SC0873)
12 MP Sony IMX708 sensor, faz algilamali otofokus (PDAF), HDR ve IR filtresiz (NoIR) tasarim ile gece gorusu ve kizilotesi goruntuleme icin optimize edilmis kompakt kamera modulu. F1.8 diyafram, 4608×2592 cozunurluk.
| 12 MP Sony IMX708 Sensor | F1.8 Diyafram |
| 75° Diyagonal Gorus Acisi | PDAF Faz Algilamali Otofokus |
✓ Dogrudan ithalat — %100 orijinal urun
✓ Stokta mevcut — hizli kargo
✓ Ar-Ge, prototip ve seri uretim tedarigi
Raspberry Pi Camera Module 3 NoIR (SC0873) — Kizilotesi & Gece Gorus Kamera Modulu
Sony IMX708 12 MP sensor · Faz algilamali otofokus · HDR · IR filtresiz NoIR optik
Raspberry Pi Camera Module 3 NoIR, Raspberry Pi'nin ucuncu nesil resmi kamera ailesinin kizilotesine duyarli versiyonudur. 12 megapiksel Sony IMX708 arkadan aydinlatmali (BSI) yigin (stacked) CMOS sensoru, faz algilamali otofokus (PDAF) ve HDR modu ile hem hareketli hem sabit goruntulerde yuksek kalite saglar. Lens onunde kizilotesi kesme filtresi bulunmaz (NoIR); bu sayede dusuk isik ve gece kosullarinda, kizilotesi aydinlatma ile net goruntuleme mumkundur.
Modul; libcamera acik kaynak kamera sistemi ile tam desteklenir ve Picamera2 Python kutuphanesi uzerinden makine ogrenmesi, goruntu isleme ve otonom sistem projelerine dogrudan entegre edilebilir.
Hizli Referans
| Ozellik | Deger |
|---|---|
| Sensor | Sony IMX708, 12 MP (11.9 MP efektif) |
| Otofokus | Faz algilamali (PDAF), 10 cm – ∞ |
| Diyafram / Odak | F1.8 · 4.74 mm |
| Gorus Acisi | 75° diyagonal / 66° yatay / 41° dikey |
| IR Filtresi | Yok (NoIR) — kizilotesine duyarli |
Kullanim Senaryolari
| Uygulama | Neden NoIR? |
|---|---|
| Gece gorusu / guvenlik | IR aydinlatma ile karanlikta net goruntu |
| Yaban hayat gozlemi | Gorunmez IR isik ile rahatsiz etmeden kayit |
| Tarim / sera izleme (NDVI) | Kizilotesi bant ile bitki sagligi analizi |
| Robotik & otonom navigasyon | Dusuk isikta PDAF ile hizli odak |
Teknik Avantajlar
- Faz algilamali otofokus (PDAF): Onceki nesle gore cok daha hizli odaklanma.
- HDR modu: 3 MP'e kadar cikista genis dinamik aralik.
- Yuksek SNR + 2D DPC: Dusuk gurultu ve otomatik olu piksel duzeltme.
- libcamera / Picamera2 tam destegi: Python ile hizli entegrasyon.
- Camera Module 2 ile ayni PCB ve montaj deligi: Mevcut muhafazalarla uyum.
Devresel Tedarik Avantaji
Devresel; robotik kontrol, yapay zeka ve guc elektronigi alaninda uzmanlasmis teknik distributordur. Universite, BAP arastirma fonu ve savunma/Ar-Ge tedarik ekiplerine orijinal urun, faturali ve proforma destekli satis, stoktan hizli kargo ve proje bazli teknik danismanlik sunar.
Uyumlu Urunler
| Urun | Aciklama |
|---|---|
| Raspberry Pi 5 kamera adaptor kablosu | Pi 5'in kucuk CSI konnektoru icin (ayri satilir) |
| Raspberry Pi Zero kamera kablosu | Zero serisi icin adaptor FPC (ayri satilir) |
| Raspberry Pi 5 / 4 Model B | Ana islemci karti |
| IR LED aydinlatma modulu | Gece gorusu icin kizilotesi isik kaynagi |
Sikca Sorulan Sorular
NoIR ile standart modul arasindaki fark nedir?
NoIR versiyonunda kizilotesi kesme filtresi yoktur; bu nedenle gece/dusuk isik ve kizilotesi uygulamalar icin uygundur. Gunduz normal renk sadakati onceliginizse standart versiyon daha uygundur.
Raspberry Pi 5 ile calisir mi?
Evet, ancak Pi 5'in kucuk CSI konnektoru icin ayrica satilan adaptor kablosu gereklidir.
Karanlikta kendiliginden goruntu alir mi?
Hayir. NoIR sensor kizilotesine duyarlidir; tam karanlikta net goruntu icin sahneyi IR (kizilotesi) isik ile aydinlatmaniz gerekir.
Hangi yazilim kutuphanesi kullanilir?
libcamera ve Picamera2 (Python). Eski raspistill/raspivid desteklenmez; guncel Raspberry Pi OS gereklidir.
