Teknik Özellikler
| Parametre | Değer |
|---|---|
| Ürün Adı | Raspberry Pi RTC Battery (Raspberry Pi 5 için) |
| Üretici | Raspberry Pi Ltd |
| Üretici Parça Tanımı | RTC Battery for Raspberry Pi 5 – UN 3090 |
| Hücre Boyutu / Tipi | ML2020 (coin cell) |
| Kimya | Manganez Lityum (Li–MnO₂), şarj edilebilir / ikincil |
| Nominal Gerilim | 3,0 V |
| Nominal Kapasite | 45,0 mAh (standart deşarj koşulunda) |
| Şarj Gerilimi Aralığı (hücre) | 2,8 V – 3,2 V (−20 °C … +60 °C garantili) |
| Sürekli Deşarj Akımı | 0,12 mA (standart) |
| Çevrim Ömrü | Yaklaşık 1.000 çevrim (%10 deşarj derinliğinde) |
| Boyut (Çap × Yükseklik) | 20,0 mm × 2,0 mm (maksimum) |
| Hücre Ağırlığı | Yaklaşık 2,20 g |
| Paket Brüt Ağırlığı | 3,328 g |
| Çalışma Sıcaklığı | −20 °C … +60 °C |
| Konnektör | Ön montajlı 2 pinli JST-SH fiş (kablolu) |
| Bağlantı Noktası | Raspberry Pi 5 — J5 (BAT) konnektörü, USB-C güç girişinin sağında |
| Şarj Devresi (kart tarafı) | PMIC entegre, sabit akım 3 mA / sabit gerilim |
| Fabrika Varsayılanı | Şarj devre dışı — önyükleme yapılandırmasından etkinleştirilir |
| Kapalı Durum RTC Tüketimi | Tek haneli µA mertebesi |
| Tipik Yedekleme Süresi | Aylar mertebesinde |
| Uyandırma Alarmı Desteği | Var — yaklaşık 3 mA düşük güç durumu |
| Kutu İçeriği | 1 × ML2020 pil (JST-SH fişli), 1 × çift taraflı yapışkan montaj pedi |
| Uyumluluk | Raspberry Pi 5 (2 GB / 4 GB / 8 GB / 16 GB) |
| Taşıma Sınıfı | UN 3090 — Lityum metal piller (Sınıf 9), hava kargo kısıtlı |
| EAN Barkod | 5056561803739 |
Uygun Projeler
| Proje Alanı | Kullanım Şekli |
|---|---|
| Savunma ve Ar-Ge (air-gapped sistemler) | Ağdan yalıtılmış Pi 5 tabanlı birimlerde NTP'siz doğru sistem saati |
| Saha veri kayıt sistemleri | Güç kesintisi sonrası kesintisiz ve tutarlı zaman damgası |
| Time-lapse ve uzak izleme | Uyandırma alarmıyla periyodik otomatik açılış, düşük güç tüketimi |
| Üniversite laboratuvarları, BAP / TÜBİTAK projeleri | Ölçüm ve deney verilerinde doğrulanabilir tarih-saat kaydı |
| Endüstriyel kiosk ve dijital tabela | Zamanlanmış içerik akışının şebeke kesintisinden etkilenmemesi |
| Robotik ve otonom platform log sistemleri | Sensör füzyon kayıtlarında oturumlar arası zaman ekseni bütünlüğü |
| Güvenlik ve denetim izi (audit trail) | Log bütünlüğü, TLS sertifika geçerlilik kontrolü |
Uyumlu Ürünler
| Ürün | Not |
|---|---|
| Raspberry Pi 5 (2 / 4 / 8 / 16 GB) | J5 (BAT) konnektörüne doğrudan takılır — tam uyumlu |
| Raspberry Pi 5 Resmi Kasa | Pil yapışkan pedle kasa içine sabitlenebilir |
| Raspberry Pi Active Cooler | Birlikte kullanılabilir, montaj çakışması yoktur |
| Raspberry Pi 27 W USB-C Güç Adaptörü | Şarj etkinleştirildiğinde kararlı besleme sağlar |
| Raspberry Pi M.2 HAT+ / NVMe SSD | Sürekli çalışan kayıt sistemlerinde birlikte tercih edilir |
| Raspberry Pi 4 / 3 / Zero serisi | UYUMLU DEĞİL — bu kartlarda J5 (BAT) konnektörü bulunmaz |

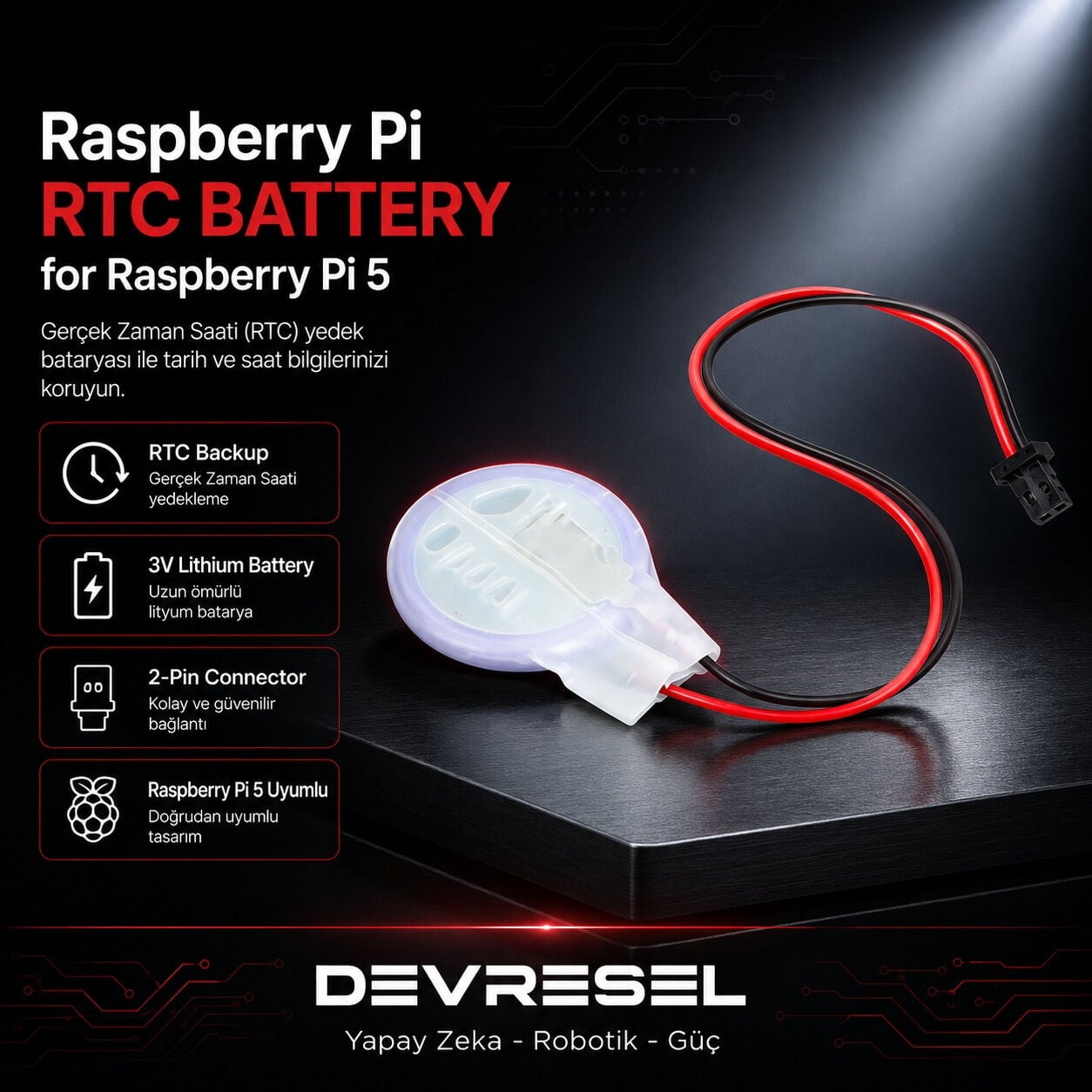

Raspberry Pi 5 RTC Battery ML2020 3V 45mAh JST-SH Rechargeable Coin Cell Gerçek Zamanlı Saat Pili
ML2020 Hücre Tipi | 3,0 V Nominal Gerilim |
45 mAh Nominal Kapasite | JST-SH 2 Pin Konnektör |
✓ Stokta mevcut — hızlı kargo
✓ Ar-Ge, prototip ve seri üretim tedariği
Raspberry Pi 5, önceki nesillerden farklı olarak güç yönetim entegresi (PMIC) içinde dahili bir gerçek zamanlı saat (RTC) modülü barındırır. Bu modül kartın üzerindeki J5 (BAT) konnektörü üzerinden harici bir düğme pille beslenebilir. Kart tamamen elektriksiz kaldığında sistem tarih ve saati yalnızca bu pil sayesinde korunur.
Raspberry Pi RTC Battery, bu iş için üreticinin resmi olarak önerdiği çözümdür: ML2020 manganez lityum (Li-MnO₂) şarj edilebilir hücre, üzerine fabrikada monte edilmiş iki pinli JST-SH fiş ve kart kutusunun içine sabitlemek için çift taraflı yapışkan ped. Kapalı durumda RTC tüketimi tek haneli µA mertebesinde olduğundan, tek şarjla saat tutma süresi aylarla ölçülür.
Hızlı Referans
| Özellik | Değer |
|---|---|
| Hücre Tipi / Kimya | ML2020 — Manganez Lityum, şarj edilebilir (ikincil) |
| Nominal Gerilim / Kapasite | 3,0 V / 45 mAh |
| Boyut | Ø 20,0 mm × 2,0 mm (maks.) |
| Konnektör | Ön montajlı 2 pinli JST-SH fiş |
| Bağlantı Noktası | Raspberry Pi 5 — J5 (BAT) konnektörü |
| Kutu İçeriği | 1 × pil (fişli), 1 × çift taraflı yapışkan montaj pedi |
Raspberry Pi 5'te RTC Neden Kritik?
Pilsiz bir Raspberry Pi 5, elektriği kesildikten sonra tekrar açıldığında doğru saati yalnızca internet üzerinden bir NTP sunucusuna ulaşabilirse öğrenir. İnternet erişimi olmayan veya güvenlik gereği ağdan yalıtılmış sistemlerde bu mümkün değildir. RTC pili takılı olduğunda kart, açılış anında doğru tarih ve saatle başlar — log kayıtları, sertifika doğrulamaları, zamanlanmış görevler ve ölçüm veri setleri tutarlı kalır.
Ek olarak Pi 5'in RTC birimi uyandırma alarmı (wake alarm) destekler. Kart yaklaşık 3 mA'lik çok düşük güçlü bir duruma alınıp belirlenen saatte otomatik olarak yeniden açılabilir. Bu, time-lapse görüntüleme ve periyodik saha ölçümü gibi uygulamalarda ciddi enerji tasarrufu sağlar.
2. Sadece Raspberry Pi 5 uyumludur. Raspberry Pi 4, 3 ve Zero serisinde J5 (BAT) konnektörü bulunmaz — bu ürün o kartlarda kullanılamaz.
3. Şarj edilemeyen pil kullanmayın. Üretici, RTC beslemesi için birincil (şarj edilemez) lityum hücre kullanımını önermez; Pi 5'in RTC yedek akımı çoğu ayrık RTC modülünden yüksek olduğu için servis ömrü çok kısalır. Li-Ion hücre de kullanılmamalıdır.
4. Taşıma sınıfı UN 3090. Lityum içerikli hücre olduğundan hava kargo ile gönderimi kısıtlıdır; kara/yurt içi kargo ile sevk edilir.
Şarj Nasıl Etkinleştirilir?
Raspberry Pi OS önyükleme yapılandırma dosyasına aşağıdaki satır eklenir ve kart yeniden başlatılır. Değer mikrovolt cinsindendir; ML2020 için üreticinin belirttiği güvenli şarj penceresi 2,8 V – 3,2 V olduğundan 3.000.000 (3,0 V) uygun bir ayardır.
Eklenecek satır: d
Satır kaldırıldığında şarj yeniden devre dışı kalır. Değerin 0 olması veya satırın hiç bulunmaması durumunda damla şarj (trickle charge) kapalıdır.
Kullanım Senaryoları
| Senaryo | RTC Pilinin Katkısı |
|---|---|
| Offline / air-gapped savunma sistemleri | NTP erişimi olmadan açılışta doğru zaman damgası |
| Saha veri kaydediciler (data logger) | Güç kesintisi sonrası kayıt sürekliliği ve tutarlı zaman ekseni |
| Time-lapse ve periyodik izleme | Uyandırma alarmı ile ~3 mA'lik uyku durumundan otomatik açılış |
| Laboratuvar / BAP – TÜBİTAK deney düzenekleri | Ölçüm dosyalarında doğrulanabilir tarih-saat bilgisi |
| Endüstriyel kiosk ve dijital tabela | Zamanlanmış içerik ve görev planlamasının şebeke kesintisinden etkilenmemesi |
| Güvenlik / denetim izi tutan kayıt sistemleri | Log bütünlüğü ve sertifika geçerlilik kontrolü |
Teknik Avantajlar
- Ön montajlı JST-SH fiş: Lehim, adaptör kablosu veya konnektör sıkma işlemi gerekmez; doğrudan J5'e takılır.
- Şarj edilebilir kimya: Kart prize takılıyken PMIC pili yeniden şarj eder — periyodik pil değişimi ihtiyacını ortadan kaldırır (yaklaşık %10 deşarj derinliğinde ~1.000 çevrim).
- Geniş çalışma sıcaklığı: −20 °C ile +60 °C arası; kapalı saha kabinleri ve endüstriyel ortamlar için uygun.
- Yapışkan montaj pedi: Pil kasa içine sabitlenerek titreşimli uygulamalarda konnektörün kopması engellenir.
- İnce profil: 2,0 mm yükseklik, resmi Raspberry Pi 5 kasası ve çoğu üçüncü parti kasa ile birlikte kullanılabilir.
Birlikte Kullanılan Ürünler
- Raspberry Pi 5 (2 GB / 4 GB / 8 GB / 16 GB) — J5 (BAT) konnektörlü tek kart bilgisayar
- Raspberry Pi 5 resmi kasa — pilin yapışkan pedle sabitlenebileceği iç hacim
- Raspberry Pi 27 W USB-C güç adaptörü
- Raspberry Pi Active Cooler — sürekli çalışan saha sistemleri için
- Raspberry Pi M.2 HAT+ / NVMe depolama çözümleri
Sıkça Sorulan Sorular
Raspberry Pi 4 veya Zero ile kullanabilir miyim?
Hayır. J5 (BAT) konnektörü yalnızca Raspberry Pi 5 üzerinde bulunur. Eski kartlarda I2C üzerinden çalışan harici RTC modülleri (DS3231 vb.) tercih edilmelidir.
Pil ne kadar süre saati tutar?
Kart tamamen kapalıyken RTC tüketimi tek haneli µA seviyesindedir; bu nedenle yedekleme süresi aylar mertebesindedir. Kesin süre ortam sıcaklığına ve pilin şarj seviyesine bağlıdır.
Kutudan çıktığında şarjlı mı geliyor?
Evet, hücre fabrika şarjıyla gelir ve takıldığı anda çalışır. Ancak Pi 5 üzerindeki şarj devresi varsayılan olarak kapalı olduğu için, uzun vadede pilin yeniden dolması isteniyorsa yapılandırma satırının eklenmesi gerekir.
CR2032 veya LIR2032 kullanabilir miyim?
CR2032 şarj edilemez bir birincil hücredir ve üretici tarafından önerilmez; Pi 5'in RTC yedek akımı bu hücreyi hızla tüketir, ayrıca şarj devresi açıksa tehlike oluşturur. LIR2032 ise Li-Ion kimyasındadır ve 4,2 V nominal şarj gerilimi ML2020 için ayarlanan profile uymaz. Güvenli ve üretici onaylı seçim ML20xx serisidir.
Pil takılı değilken RTC çalışır mı?
Evet, kart 5 V beslemeye bağlı olduğu sürece RTC çalışmaya devam eder. Pil yalnızca besleme tamamen kesildiğinde devreye girer.
Kutuda yapışkan ped var mı?
Evet. Orijinal Raspberry Pi RTC Battery paketi, pilin kasa içine sabitlenmesi için çift taraflı yapışkan montaj pedi ile birlikte gelir.
