Teknik Özellikler
| Özellik | Değer |
|---|---|
| Üretici | HUBER+SUHNER AG (İsviçre) |
| Parça Numarası (MPN) | 74_Z-0-0-21 |
| Üretici Sipariş No | 22543130 |
| Ürün Tipi | Mekanik tork anahtarı, standart tip (standard style) |
| Tork Değeri | 1 N·m (100 N·cm / 8,85 in-lb) — sabit, ayarlanamaz |
| Uyumlu Konnektör Serisi | SMA / PC 3.5 (3,5 mm) |
| Anahtar Ağzı (WAF) | 8 mm (0.315 in) |
| Toplam Uzunluk | 115 mm |
| Ağırlık | 95 g |
| Gövde / Kol Malzemesi | Pirinç, nikel kaplı |
| Anahtar Ucu Malzemesi | Çelik, sertleştirilmiş, siyah kaplama |
| Uygunluk | 2002/95/EC (RoHS) uyumlu |
| SVHC | SVHC içermez (10-Haz-2022) |
| Üretim Sertifikasyonu | ISO 9001, ISO 14001 |
| Muayene Sertifikası | EN 10204 kapsamında ücretli — sipariş anında talep edilmelidir |
| Teknik Çizim | DOU-00012024 |
| Menşei Ülke | İsviçre (CH) |
| Datasheet Revizyonu | Rev. K.00 |
Uygun Projeler
| Proje / Uygulama | Neden Uygun? |
|---|---|
| VNA / Spektrum Analizör Ölçümleri | Sabit tork, kalibrasyon düzleminin ölçümden ölçüme korunmasını sağlar; port konnektörünü aşırı sıkma hasarından korur |
| Anten ve RF Karakterizasyonu | Tekrarlanabilir VSWR ve ekleme kaybı; ölçüm belirsizliğinde konnektör kaynaklı bileşeni ortadan kaldırır |
| SAR / GPR / UWB Test Düzenekleri | Çok sayıda SMA bağlantı içeren zincirlerde faz ve genlik kararlılığı için kritik |
| Savunma / Havacılık Modül Entegrasyonu | Titreşim altında gevşemeyen bağlantı; EN 10204 sertifika seçeneği ile kalite kaydı oluşturulabilir |
| Telekom Saha ve Baz İstasyonu | 95 g ağırlık ve 115 mm gövde ile saha çantasına uygun; dış ortam koşullarında güvenilir |
| Üniversite ve BAP Laboratuvarları | Çok kullanıcılı laboratuvarlarda pahalı konnektör ve kalibrasyon kitlerini kullanıcı hatasından korur |
| Kablo Demeti Seri Üretimi | Operatörden bağımsız, doğrulanabilir montaj kalitesi |
Uyumlu Ürünler
| Ürün | Açıklama |
|---|---|
| Amphenol RF 132170 SMA Adaptör | Bu anahtarla doğru torkta sıkılacak SMA adaptör |
| Amphenol RF 132191 SMA Adaptör | SMA konnektör / adaptör, RF ölçüm zinciri bileşeni |
| Mini-Circuits VAT-10A+ (10 dB) | SMA sabit zayıflatıcı, DC–6 GHz — montajında tork anahtarı önerilir |
| Mini-Circuits VAT-20A+ (20 dB) | SMA sabit zayıflatıcı, DC–6 GHz |
| Fairview FMAT7603-10 (DC–18 GHz) | Geniş bantlı SMA zayıflatıcı, hassas montaj gerektirir |
| GEDORE TORCOFIX-SE 4101-02 | Genel amaçlı ayarlanabilir tork anahtarı, 5–25 N·m (RF dışı mekanik montaj) |
| Tüm HUBER+SUHNER Ürünleri | Farklı tork değerleri (0,45 N·m / 1,3 N·m / 2,0 N·m) ve RF aksesuarları için talep üzerine tedarik |

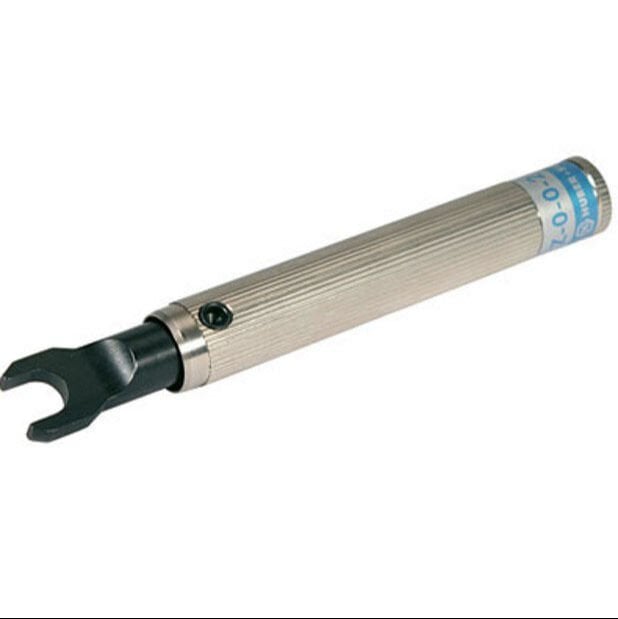

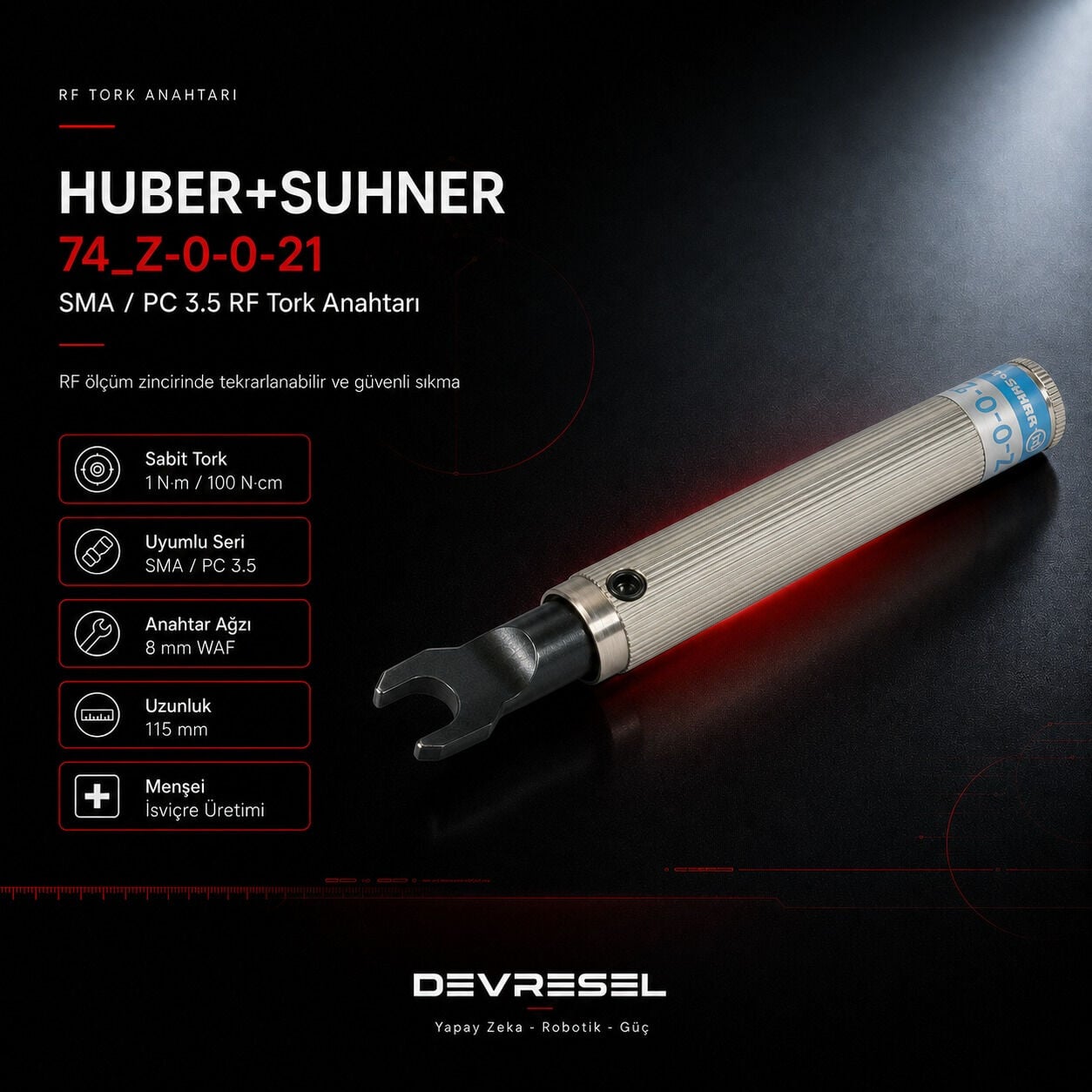

HUBER+SUHNER SMA Tork Anahtarı 100 N·cm (74_Z-0-0-21)
SMA ve PC 3.5 (3,5 mm) RF konnektörler için tasarlanmış, sabit 1 N·m (100 N·cm) torklu standart tip profesyonel tork anahtarı. Ayarlanabilir değildir; hedef tork değerine ulaşıldığında kol mafsalı devreye girerek aşırı sıkmayı fiziksel olarak engeller. 8 mm anahtar ağzı, nikel kaplı pirinç gövde ve sertleştirilmiş çelik uç ile tekrarlanabilir sıkma, sabit VSWR ve uzun konnektör ömrü sağlar. İsviçre üretimi, RoHS uyumlu, ISO 9001 / ISO 14001 sertifikalı üretim.
1 N·m Sabit Tork (100 N·cm) | 8 mm Anahtar Ağzı (WAF) |
95 g Ağırlık | 115 mm Toplam Uzunluk |
RF ve mikrodalga sistemlerinde ölçüm belirsizliğinin en sık gözden kaçan kaynağı konnektör sıkma kuvvetidir. Aynı SMA bağlantı, elle iki farklı kişi tarafından sıkıldığında farklı temas direnci, farklı VSWR ve farklı ekleme kaybı üretir. HUBER+SUHNER 74_Z-0-0-21, bu değişkeni tamamen ortadan kaldırmak için tasarlanmış, sabit 1 N·m (100 N·cm) torklu standart tip bir RF tork anahtarıdır.
Anahtar ayarlanabilir değildir ve fabrikada 1 N·m değerine kalibre edilmiştir. Hedef torka ulaşıldığında kol mafsalı devreye girer, kullanıcı ne kadar kuvvet uygularsa uygulasın konnektöre aktarılan tork sabit kalır. Bu sayede hem aşırı sıkmadan kaynaklanan diş ve merkez iletken hasarı, hem de yetersiz sıkmadan kaynaklanan temas kaybı önlenir. Nikel kaplı pirinç gövde ve sertleştirilmiş, siyah kaplı çelik anahtar ucu, yoğun laboratuvar ve saha kullanımında uzun ömür sağlar.
Hızlı Bakış
| Parametre | Değer |
|---|---|
| Üretici / MPN | HUBER+SUHNER / 74_Z-0-0-21 |
| Tork Değeri | 1 N·m (100 N·cm) — sabit / preset |
| Uyumlu Konnektör Serisi | SMA / PC 3.5 (3,5 mm) |
| Anahtar Ağzı | 8 mm (0.315 in) — width across flats |
| Tip | Standart tip (standard style) tork anahtarı |
| Menşei | İsviçre (Herisau) |
Yanlış Tork Ne Yapar?
SMA konnektörler yüksek frekansta çalışan hassas mekanik yapılardır. Sıkma kuvvetindeki sapma doğrudan elektriksel performansa yansır:
| Durum | Sonuç |
|---|---|
| Aşırı sıkma | Konnektör dişlerinde kalıcı deformasyon, merkez iletkende eksenel kayma, dielektrik zedelenmesi, konnektörün kullanılamaz hale gelmesi |
| Yetersiz sıkma | Dış iletken temas direncinde artış, titreşim altında gevşeme, kesintili bağlantı |
| Tutarsız sıkma | Ölçümden ölçüme değişen VSWR ve ekleme kaybı, VNA kalibrasyonunun geçersizleşmesi, tekrarlanamayan test sonuçları |
Bu nedenle akredite RF laboratuvarlarında, VNA kalibrasyon kitlerinde ve savunma sanayii kabul testlerinde tork anahtarı kullanımı opsiyonel değil, prosedür gereğidir.
Doğru Kullanım
| # | Adım |
|---|---|
| 1 | Konnektörleri eksenel olarak hizalayın, somunu elle dişler oturana kadar çevirin. Anahtarla diş kapatmaya çalışmayın. |
| 2 | Anahtarı yalnızca bağlantı somununa takın; konnektör gövdesine veya kablo çıkışına asla uygulamayın. |
| 3 | Kabloyu bükmemek için karşı tarafı ikinci bir düz anahtarla sabitleyin. |
| 4 | Kuvveti kolun ucundan, yavaş ve tek yönlü uygulayın. Mafsal kırıldığı anda durun. |
| 5 | Mafsal devreye girdikten sonra ilave tur atmayın. Mekanizmayı boşta tetiklemeyin, uzatma kolu kullanmayın. |
Kullanım Alanları
| Alan | Uygulama |
|---|---|
| RF Test ve Ölçüm | VNA / spektrum analizör port bağlantıları, kalibrasyon kiti kullanımı, attenüatör ve terminatör montajı |
| Savunma ve Havacılık | Radar ve EW modül entegrasyonu, kabul testleri, titreşime maruz kablo demetleri |
| Telekom Altyapı | Baz istasyonu jumper montajı, saha bakım ve devreye alma çalışmaları |
| Üniversite ve Ar-Ge | Anten karakterizasyonu, SAR / GPR / UWB test düzenekleri, öğrenci laboratuvarlarında konnektör koruma |
| Üretim Hattı | Kablo demeti montajı, seri üretimde operatörden bağımsız tekrarlanabilirlik |
HUBER+SUHNER, bu ürün için EN 10204 kapsamında ücretli muayene sertifikası düzenleyebilmektedir. Ancak sertifika talebinin sipariş anında belirtilmesi zorunludur; teslimattan sonra düzenlenmesi mümkün değildir. Akreditasyon, savunma sanayii veya kalite yönetim sistemi gereği sertifikaya ihtiyaç duyuyorsanız lütfen siparişinizden önce bizimle iletişime geçin.
Neden HUBER+SUHNER?
1882'de kurulan HUBER+SUHNER, İsviçre merkezli, RF ve mikrodalga bağlantı teknolojilerinde dünya çapında referans kabul edilen bir üreticidir. Ürün grubu ISO 9001 ve ISO 14001 sertifikalı üretim süreçlerinden geçer; tork anahtarları savunma, havacılık, telekom ve ölçüm ekipmanı üreticilerinin standart ekipman listelerinde yer alır. Bu, ucuz jenerik muadillerinde bulunmayan bir tekrarlanabilirlik ve ömür garantisi anlamına gelir.
Üretici veri sayfası (HUBER+SUHNER, Rev. K.00) ve teknik çizim referansı DOU-00012024. Proje dosyanıza eklemek üzere indirebilirsiniz.
⤓ Teknik Veri Sayfasını İndir (PDF)Sıkça Sorulan Sorular
Bu tork anahtarı ayarlanabilir mi?
Hayır. 74_Z-0-0-21 sabit (preset) tipte bir anahtardır ve fabrikada 1 N·m (100 N·cm) değerine ayarlanmıştır. Tork değeri kullanıcı tarafından değiştirilemez — bu, sahada yanlış ayar riskini ortadan kaldırdığı için avantajdır.
Hangi konnektörlerde kullanılır?
Üretici tarafından SMA ve PC 3.5 (3,5 mm) serisi konnektörler için tanımlanmıştır. Anahtar ağzı 8 mm'dir; konnektörünüzün somun anahtar ağzının 8 mm olduğunu teyit ediniz.
SMA konnektörü elle sıkmak yeterli değil mi?
Değildir. Elle sıkma kişiden kişiye ve hatta aynı kişide bağlantıdan bağlantıya değişir. Ölçüm tekrarlanabilirliği gerektiren hiçbir uygulamada elle sıkma kabul edilebilir bir yöntem değildir.
Kalibrasyon sertifikası ile geliyor mu?
Standart teslimat kalibrasyon sertifikası içermez. EN 10204 muayene sertifikası ücretli olarak temin edilebilir, ancak sipariş anında talep edilmesi zorunludur. Periyodik kalibrasyon ihtiyacınız varsa bizimle iletişime geçin.
Ne sıklıkla kalibrasyon gerekir?
Üretici zorunlu bir aralık tanımlamamaktadır. Yaygın laboratuvar uygulaması yılda bir kez veya yaklaşık 5.000 çevrimde bir kontroldür; akredite laboratuvarlarda kendi kalite prosedürünüz belirleyicidir.
2,92 mm veya 2,4 mm konnektörlerde kullanılabilir mi?
Üretici bu modeli SMA / PC 3.5 için tanımlar. Diğer serilerde farklı tork değerleri gerekebilir; uygulamanızı bize iletirseniz doğru modeli birlikte belirleyelim.
