Teknik Özellikler
| Parametre | Değer |
|---|---|
| Ürün Adı | ED-Pi5Case-EXT — Raspberry Pi 5 + HAT destekli metal kasa |
| Üretici | EDATEC (EDA Technology Co., Ltd) |
| Üretici Parça Numarası | ED-Pi5Case-EXT |
| Ürün Serisi | Pi5CaseEXT |
| Ürün Tipi | Metal muhafaza (enclosure) |
| Malzeme — Üst Kapak | Sac metal, toz boya kaplama |
| Malzeme — Alt Kapak | Alüminyum profil |
| Dış Ölçüler | 91 mm × 61 mm × 33 mm |
| Soğutma Yöntemi | Pasif — üst ve alt kapakta ısı iletken termal ped + metal gövde |
| Termal Test — Hailo Modülü (kasasız) | 93,1 °C |
| Termal Test — Hailo Modülü (kasalı) | 73,3 °C (yaklaşık 20 °C düşüş) |
| Termal Test — Pi 5 CPU | 65,1 °C (her iki yapılandırmada aynı; dalgalanma azalır) |
| Test Koşulları | 25 °C ortam; sysbench ile 4 çekirdek tam yük + Hailo stress_test |
| Test Yapılandırması | Raspberry Pi 5 + Raspberry Pi AI Kit + Raspberry Pi Active Cooler |
| Desteklenen Kart | Raspberry Pi 5 |
| Desteklenen Eklenti Kartları | Raspberry Pi M.2 HAT+, Raspberry Pi Active Cooler |
| Erişilebilir Bağlantılar | HDMI, Ethernet (1000M), USB, microSD kart, güç girişi |
| Erişilebilir Kontroller | ON/OFF butonu, PWR/ACT durum göstergesi |
| Kamera Desteği | Hazır FPC kablo yuvası ve 2 × M2 montaj deliği (üst kapak dışı) |
| Montaj Donanımı | 2 × M2×H8 ara pul, 2 × M2×12 vida, 4 × M2.5×H15 ara pul, 4 × M2.5×21 vida, 4 × M2.5×4 vida, 1 × cımbız |
| Kutuda Bulunmayanlar | Raspberry Pi 5, Active Cooler, M.2 HAT+, 40 pin konnektör, Camera Module 3, SD kart |
| Ambalaj | Bulk — fabrika paket adedi 1 |
| RoHS Uyumluluğu | Uyumlu |
| İhracat Kontrol Sınıfı | EAR99 |
| GTIP / HTS | 8473.30 grubu |
| Menşe Ülke | Çin |
| Datasheet Sürümü | EN — 25 Temmuz 2024 |
Uygun Projeler
| Proje Alanı | Kullanım Şekli |
|---|---|
| Kenar yapay zeka (edge AI) çıkarım sistemleri | Raspberry Pi AI Kit sıcaklığında ölçülmüş ~20 °C düşüş |
| NVMe depolamalı Raspberry Pi 5 sunucuları | M.2 HAT+ ve SSD'nin vidalı, titreşime dayanıklı montajı |
| Makine görüşü ve görüntü işleme düzenekleri | Kamera modülünün kasa dışına sabit ve tekrarlanabilir montajı |
| Robotik platform gövde entegrasyonu | Metal gövde ile mekanik koruma, fansız sessiz çalışma |
| Endüstriyel kabin ve kiosk kurulumları | Ticari görünümlü toz boyalı bitiş, tam port erişimi |
| Üniversite laboratuvarı, BAP / TÜBİTAK düzenekleri | Hareketli parça yok, bakım gerektirmeyen pasif soğutma |
| Savunma / Ar-Ge saha prototipleri ve demolar | Kapalı metal muhafaza ile taşınabilir, sunuma hazır sistem |
Uyumlu Ürünler
| Ürün | Not |
|---|---|
| Raspberry Pi 5 (2 / 4 / 8 / 16 GB) | Kasanın tasarlandığı ana kart — dahil değildir |
| Raspberry Pi M.2 HAT+ | Desteklenir; ara pul ve vidaları kutuda mevcut — HAT dahil değildir |
| Raspberry Pi AI Kit (Hailo modülü) | Üretici tarafından bu kasa ile test edilmiştir — dahil değildir |
| Raspberry Pi Active Cooler | Kasa içine birlikte kurulabilir — dahil değildir |
| Raspberry Pi Camera Module 3 | Kasa dışına montaj için delik, FPC yuvası ve vidalar hazır — kamera dahil değildir |
| M.2 2230 / 2242 NVMe SSD | M.2 HAT+ üzerinden kasa içinde kullanılabilir |
| Raspberry Pi 27 W USB-C Güç Adaptörü | Güç girişi kasa üzerinden erişilebilir |
| Raspberry Pi SD Card (A2 microSDXC) | Kasa kapalıyken cımbız ile takılıp çıkarılabilir |
| Raspberry Pi 4 / 3 / Zero serisi | UYUMLU DEĞİL — kasa Raspberry Pi 5 geometrisine göre tasarlanmıştır |

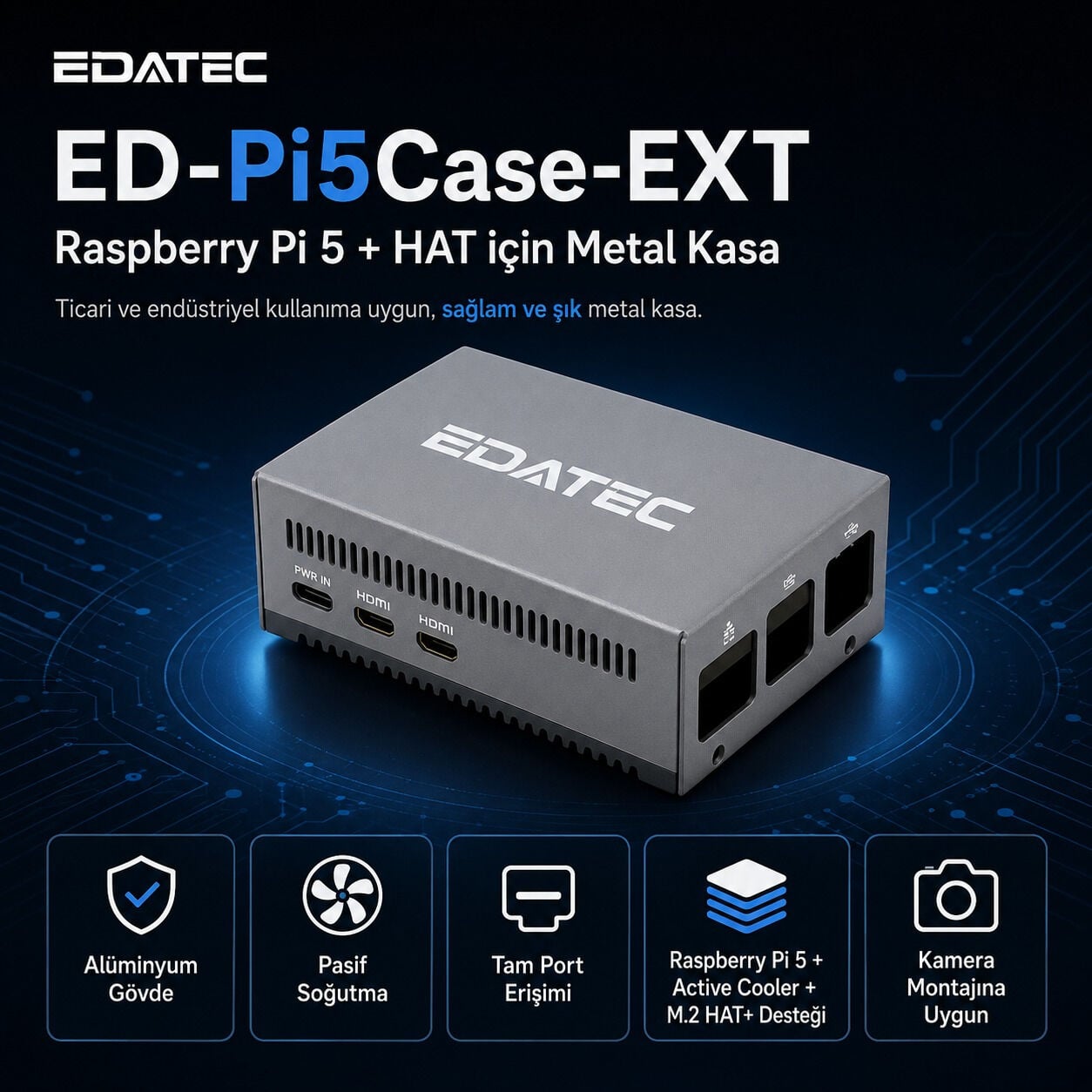

EDATEC ED-Pi5Case-EXT Raspberry Pi 5 + M.2 HAT+ Uyumlu Termal Pedli Pasif Soğutmalı Metal Kasa
91×61×33 Dış Ölçü (mm) | −20 °C AI Kit Sıcaklığı |
M.2 HAT+ HAT Desteği | Pasif Termal Ped Soğutma |
✓ Stokta mevcut — hızlı kargo
✓ Ar-Ge, prototip ve seri üretim tedariği
Raspberry Pi 5 tabanlı bir sistemi Raspberry Pi M.2 HAT+ ile birlikte kullanmak istediğinizde standart kasalar yetersiz kalır: HAT'in eklediği yükseklik ve PCIe kablosu çoğu muhafazaya sığmaz, sığdığında da hava akışı tıkanır. ED-Pi5Case-EXT bu sorunu, yükseltilmiş 33 mm iç yüksekliği ve HAT montajı için hazır sabitleme donanımıyla çözer.
Kasa, sac metal üst kapak ve alüminyum profil alt kapak kombinasyonundan üretilir; sac metale toz boya uygulanmıştır. Hem üst hem alt kapakta bulunan ısı iletken termal pedler sayesinde kasa gövdesinin tamamı pasif soğutucu olarak çalışır. Fan veya ek güç bağlantısı gerektirmez.
Muhafaza, Raspberry Pi 5'in yanı sıra Raspberry Pi Active Cooler ve Raspberry Pi M.2 HAT+ için de fiziksel koruma sağlar. Tüm bağlantı noktaları — HDMI, Gigabit Ethernet, USB, microSD kart yuvası, ON/OFF butonu ve PWR/ACT göstergesi — kasa kapalıyken erişilebilir durumdadır. Üst kapakta Raspberry Pi Camera modülünü kasanın dışına monte etmek için hazır FPC kablo yuvası ve vida delikleri bulunur.
Hızlı Referans
| Özellik | Değer |
|---|---|
| Malzeme | Sac metal (üst kapak) + alüminyum profil (alt kapak) |
| Dış Ölçüler | 91 × 61 × 33 mm |
| Soğutma Yöntemi | Pasif — termal ped + metal gövde (fan yok) |
| Desteklenen Kart | Raspberry Pi 5 |
| Desteklenen Eklentiler | Raspberry Pi M.2 HAT+, Raspberry Pi Active Cooler |
| Erişilebilir Portlar | HDMI, Ethernet, USB, SD kart, ON/OFF, PWR/ACT |
| Kamera Montajı | Kasa üzerinde hazır FPC yuvası ve vida delikleri |
Doğrulanmış Termal Test Sonuçları
EDATEC'in resmi datasheet'inde yayımlanan ölçüm, 25 °C ortam sıcaklığında yapılmıştır. Test yükü olarak CPU'nun dört çekirdeği sysbench ile tam yüke sürülmüş, aynı anda Hailo modülünde stress_test çalıştırılmıştır.
| Yapılandırma | Hailo Modülü | Pi 5 CPU |
|---|---|---|
| Pi 5 + AI Kit + Active Cooler (kasasız) | 93,1 °C | 65,1 °C |
| Aynı yapılandırma + ED-Pi5Case-EXT | 73,3 °C | 65,1 °C |
Sonuç: Kasa, Raspberry Pi AI Kit sıcaklığını yaklaşık 20 °C düşürür. CPU sıcaklığı Active Cooler tarafından zaten kontrol altında tutulduğu için değişmez; kasanın CPU tarafındaki katkısı sıcaklık dalgalanma aralığını daraltmaktır. Bu ayrım, sürekli yük altında çalışan uygulamalarda termal kararlılık açısından önemlidir.
2. Termal silikonun beyaz koruyucu kağıdı montajdan önce çıkarılmalıdır. Bu adım atlanırsa metal gövdeye ısı transferi gerçekleşmez ve kasanın soğutma işlevi devre dışı kalır.
3. Raspberry Pi AI Kit kullanılıyorsa üst kapaktaki ısı iletken silikonun Hailo IC ile tam temas ettiğinden emin olun; aksi halde ölçülen 20 °C'lik iyileşme elde edilmez.
4. 20 °C'lik düşüş AI Kit / Hailo modülü içindir, Raspberry Pi 5 CPU'su için değildir. CPU sıcaklığı Active Cooler ile belirlenir.
5. Bu model ED-Pi5Case-B veya ED-Pi5Case-O ile aynı değildir. Söz konusu modeller CNC işlenmiş alüminyum gövdeye sahiptir ve farklı termal değerler beyan eder. ED-Pi5Case-EXT, HAT desteği için yükseltilmiş sac metal + alüminyum profil versiyonudur.
6. microSD kart erişimi kasa kapalıyken mümkündür; kartın takılıp çıkarılması için kutudan çıkan cımbız kullanılır.
Kutu İçeriği
| Parça | Adet |
|---|---|
| ED-Pi5Case-EXT üst kapak | 1 |
| ED-Pi5Case-EXT alt kapak | 1 |
| M2 × H8 silindirik ara pul (kamera montajı) | 2 |
| M2 × 12 vida (kamera montajı) | 2 |
| M2.5 × H15 silindirik ara pul (HAT arası) | 4 |
| M2.5 × 21 vida (Pi 5 + HAT sabitleme) | 4 |
| M2.5 × 4 vida (üst kapak kapatma) | 4 |
| Cımbız (SD kart takma/çıkarma) | 1 çift |
Kullanım Senaryoları
| Senaryo | Sağladığı Fayda |
|---|---|
| Kenar yapay zeka (edge AI) çıkarım birimleri | AI Kit sıcaklığında ~20 °C düşüş, sürekli çıkarım yükünde termal kararlılık |
| NVMe tabanlı Raspberry Pi 5 sistemleri | M.2 HAT+ ve SSD'nin fiziksel koruması, kablo gerginliği olmadan sabit montaj |
| Endüstriyel kabin ve saha kurulumları | Tam metal gövde ile mekanik dayanım ve profesyonel görünüm |
| Makine görüşü ve görüntü işleme düzenekleri | Kamera modülünün kasa dışına sabit ve tekrarlanabilir montajı |
| Robotik platform gövde entegrasyonu | Titreşim altında kart ve HAT'in vidalı sabitlenmesi |
| Üniversite laboratuvarı ve BAP / TÜBİTAK düzenekleri | Fansız çalışma, düşük bakım, laboratuvar ortamında sessiz kullanım |
| Savunma / Ar-Ge demo ve saha prototipleri | Kapalı metal muhafaza ile taşınabilir, sunuma hazır sistem |
Teknik Avantajlar
- Yükseltilmiş iç hacim: 33 mm dış yükseklik, Raspberry Pi 5 + Active Cooler + M.2 HAT+ istifini tek muhafazada barındırır.
- Çift taraflı termal ped: Hem üst hem alt kapakta ısı iletken silikon; metal gövdenin tamamı soğutucu yüzey olarak çalışır.
- Fansız çalışma: Hareketli parça yok — toz, gürültü ve mekanik arıza riski ortadan kalkar.
- Tam port erişimi: Kasa kapalıyken HDMI, Ethernet, USB, SD kart, güç butonu ve durum LED'i kullanılabilir.
- Kamera hazırlığı: FPC kablo yuvası ve M2 vida delikleri fabrikada açılmıştır; ek delme veya modifikasyon gerekmez.
- Eksiksiz montaj seti: Tüm vidalar, ara pullar ve SD kart cımbızı kutudan çıkar.
- Ticari görünüm: Toz boyalı sac metal ve alüminyum profil, müşteri sunumuna ve saha teslimine uygun bitiş.
Birlikte Kullanılan Ürünler
- Raspberry Pi 5 (2 GB / 4 GB / 8 GB / 16 GB)
- Raspberry Pi M.2 HAT+ ve M.2 2230 / 2242 NVMe SSD
- Raspberry Pi AI Kit (Hailo modülü) — kasa ile birlikte test edilmiştir
- Raspberry Pi Active Cooler
- Raspberry Pi Camera Module 3
- Raspberry Pi 27 W USB-C güç adaptörü
- Raspberry Pi SD Card (A2 sınıfı microSDXC)
- Raspberry Pi RTC Battery (ML2020)
Sıkça Sorulan Sorular
Raspberry Pi 5 kasa ile birlikte mi geliyor?
Hayır. Kutuda yalnızca kasanın üst ve alt kapağı ile montaj donanımı bulunur. Raspberry Pi 5, Active Cooler, M.2 HAT+, kamera modülü ve SD kart ayrıca temin edilmelidir.
Active Cooler ile M.2 HAT+ aynı anda kullanılabilir mi?
Evet. Kasa tam olarak bu yapılandırma için tasarlanmıştır; üretici montaj talimatı Raspberry Pi 5 + Active Cooler + M.2 HAT+ istifini adım adım tarif eder ve gerekli ara pullar ile vidalar kutudan çıkar.
Kasa CPU sıcaklığını ne kadar düşürür?
Üretici testinde Active Cooler kullanılan yapılandırmada CPU sıcaklığı 65,1 °C ile değişmemiştir. Kasanın ölçülen katkısı, Raspberry Pi AI Kit sıcaklığını 93,1 °C'den 73,3 °C'ye düşürmek ve CPU sıcaklık dalgalanmasını azaltmaktır.
Active Cooler kullanmazsam ne olur?
Üreticinin yayımladığı test verisi Active Cooler'lı yapılandırma için geçerlidir. Active Cooler olmadan kasa yine termal pedler üzerinden pasif soğutma sağlar, ancak bu senaryo için üretici tarafından yayımlanmış ölçüm bulunmamaktadır.
SD kartı değiştirmek için kasayı açmam gerekir mi?
Hayır. microSD yuvası kasa kapalıyken erişilebilir durumdadır; kutudan çıkan cımbız kartın takılıp çıkarılması için verilmiştir.
Kamera modülü için ek parça almam gerekir mi?
Hayır. Kasa üzerinde FPC kablo yuvası ve montaj delikleri hazırdır; Raspberry Pi Camera Module 3'ü dışarıya sabitlemek için gereken iki adet M2 × H8 ara pul ve iki adet M2 × 12 vida kutuda bulunur. Kamera modülünün kendisi dahil değildir.
Tam metal kasa kablosuz bağlantıyı etkiler mi?
Bu, tüm metal muhafazalar için geçerli genel bir mühendislik değerlendirmesidir: kapalı iletken gövde, dahili anten performansını bir miktar zayıflatabilir. Üretici bu konuda ölçülmüş bir değer yayımlamamıştır. Wi-Fi veya Bluetooth kapsamının kritik olduğu kurulumlarda kablolu Gigabit Ethernet bağlantısı ya da harici anten çözümü değerlendirilmelidir.
Raspberry Pi 4 ile kullanılabilir mi?
Hayır. Kasa Raspberry Pi 5'in kart geometrisi, port yerleşimi ve montaj deliklerine göre tasarlanmıştır.
