Teknik Özellikler
| Marka | Digilent |
| Üretici Parça Numarası | 410-346-10 |
| Ürün Adı | Arty Z7-10 |
| Ürün Tipi | Zynq-7000 SoC FPGA geliştirme kartı |
| Ana Cihaz | XC7Z010-1CLG400C |
| Mimari | AMD Xilinx Zynq-7000 SoC |
| İşlemci | Çift çekirdekli ARM Cortex-A9 |
| İşlemci Frekansı | 650MHz |
| Logic Cells | 28000 |
| DSP Slice Sayısı | 80 |
| Block RAM | 2.1Mbit |
| Sistem Belleği | 512MB DDR3 |
| Bellek Veri Yolu | 16-bit |
| Bellek Hızı | 525MHz / 1050MT/s |
| Flash Bellek | 16MB Quad-SPI Flash |
| Depolama | microSD kart yuvası |
| Ethernet | Gigabit Ethernet PHY |
| USB Programlama | USB-JTAG |
| USB Haberleşme | USB-UART bridge |
| USB OTG | Host only |
| Video Giriş | HDMI sink port |
| Video Çıkış | HDMI source port |
| Ses Çıkışı | 3.5mm mono audio jack |
| Buton | 4 adet |
| Switch | 2 adet |
| Standart LED | 4 adet |
| RGB LED | 2 adet |
| Pmod Portu | 2 adet standart Pmod |
| Pmod FPGA I/O | 16 toplam FPGA I/O |
| Arduino Uyumluluğu | Arduino R3 Shield |
| Arduino Tarafı FPGA Dijital I/O | 26 adet |
| XADC Analog Giriş | 6 adet single-ended, 4 adet differential |
| Güç Girişi | USB veya 7V-15V harici güç kaynağı |
| Geliştirme Yazılımı | Vivado, SDSoC |

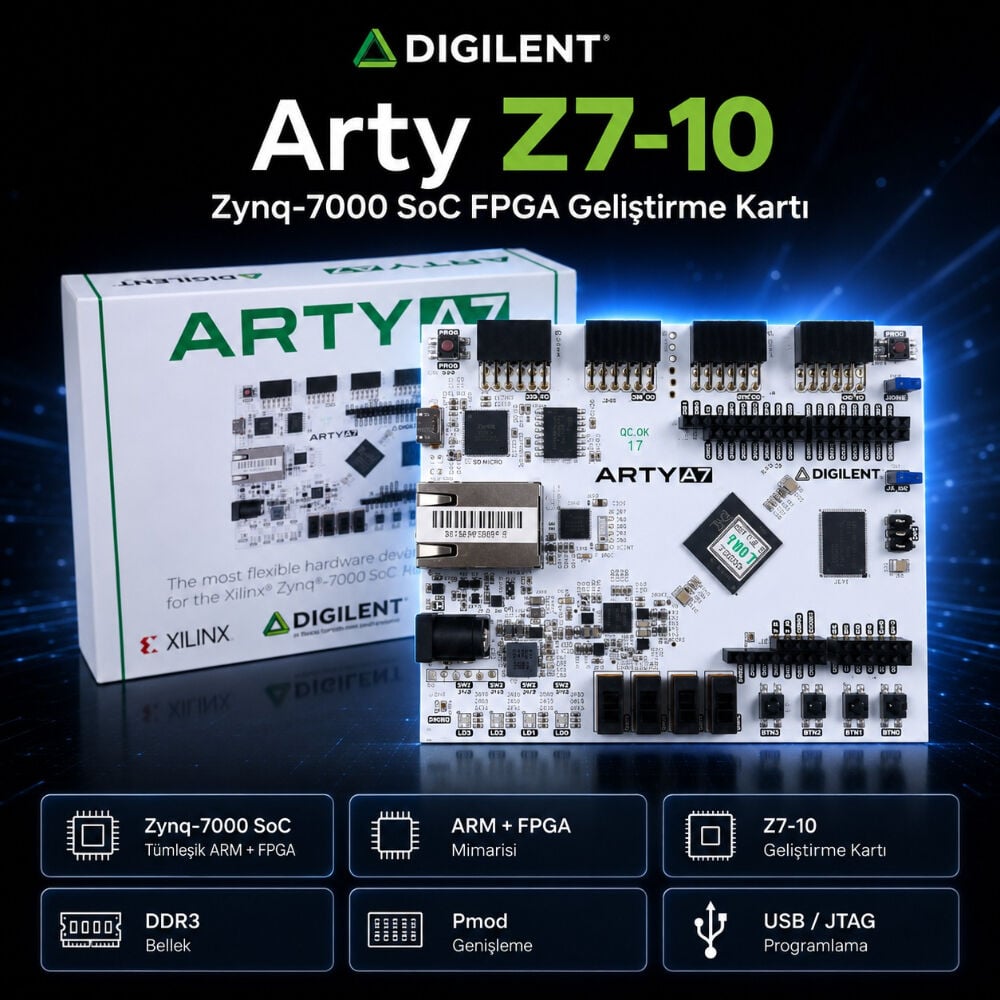

Digilent Arty Z7-10 Zynq-7000 SoC FPGA Geliştirme Kartı
Digilent Arty Z7-10, AMD Xilinx Zynq-7000 SoC tabanlı, çift çekirdekli ARM Cortex-A9 işlemci ile programlanabilir mantığı aynı kartta birleştiren profesyonel bir FPGA geliştirme kartıdır. Embedded Linux, donanım hızlandırma, görüntü işleme, robotik ve gömülü sistem prototipleme projeleri için güçlü bir geliştirme platformu sunar.
✔ Türkiye stoktan hemen teslim
✔ %100 orijinal ürün
Ürün Bilgisi
Digilent Arty Z7-10, Zynq-7000 SoC mimarisi sayesinde ARM tabanlı işlem gücü ile FPGA esnekliğini tek kart üzerinde birleştiren hazır kullanıma uygun bir geliştirme platformudur.
Kart üzerinde 512MB DDR3 bellek, 16MB QSPI Flash, microSD, Gigabit Ethernet, HDMI giriş ve çıkış, USB OTG, Arduino uyumlu başlık ve Pmod genişleme portları bulunur.
FPGA öğrenme, gömülü Linux, özel çevre birimi geliştirme, hızlı prototipleme ve ileri seviye akademik / Ar-Ge projeleri için güçlü bir temel sağlar.
Digilent Arty Z7-10 Zynq-7000 SoC FPGA Geliştirme Kartı
Digilent Arty Z7-10, AMD Xilinx Zynq-7000 SoC tabanlı, hazır kullanıma uygun bir geliştirme kartıdır. Bu yapı, çift çekirdekli ARM Cortex-A9 işlemci ile FPGA programlanabilir mantığını tek bir platformda birleştirerek hem yazılım hem de donanım tarafında esnek geliştirme imkanı sunar.
Kart üzerinde yer alan XC7Z010-1CLG400C cihazı sayesinde kullanıcılar gömülü işlemci tabanlı yazılım geliştirme ile donanım hızlandırma, özel çevre birimi tasarımı ve düşük seviyeli sistem kontrolünü aynı proje içinde bir araya getirebilir. Bu sayede Arty Z7-10, klasik mikrodenetleyici kartlarının ötesine geçen daha güçlü ve daha esnek bir geliştirme ortamı sağlar.
512MB DDR3 bellek, 16MB Quad-SPI Flash ve microSD desteği sayesinde işletim sistemi yükleme, boot senaryoları, veri işleme ve daha karmaşık gömülü uygulamalar rahatlıkla geliştirilebilir. Kartın Gigabit Ethernet, USB OTG, HDMI giriş ve HDMI çıkış arayüzleri ise onu embedded vision, haberleşme, görüntü işleme ve ağ tabanlı sistemler için daha kullanışlı hale getirir.
Arduino R3 shield uyumlu başlık yapısı ve iki adet standart Pmod portu sayesinde çok sayıda sensör, ekran, haberleşme modülü ve çevre birimi kolayca bağlanabilir. Bu da Arty Z7-10'u yalnızca FPGA eğitimi için değil, aynı zamanda gerçek ürün prototipleme ve sistem entegrasyonu için de değerli bir platform haline getirir.
Ürün Nedir?
Arty Z7-10, Zynq-7000 SoC mimarisi üzerine kurulu bir FPGA ve gömülü sistem geliştirme kartıdır. Yazılım tarafında ARM işlemci gücü sunarken, donanım tarafında FPGA mantığı ile kullanıcıya özelleştirilebilir çevre birimleri ve hızlandırıcı bloklar geliştirme imkanı verir.
Kullanım Alanları
Öne Çıkan Avantajlar
Teknik Açıklama
Arty Z7-10'un merkezinde XC7Z010-1CLG400C yer alır. Zynq-7000 mimarisi; 650MHz çift çekirdekli ARM Cortex-A9 işlemciyi programlanabilir mantık ile entegre eder. Bu sayede sistem seviyesinde uygulamalarda hem yazılım esnekliği hem de donanım hızlandırma avantajı sunulur.
Kart üzerindeki 512MB DDR3 bellek, 16-bit veri yolu üzerinden 1050MT/s seviyesinde çalışır. 16MB Quad-SPI Flash bellek boot senaryoları ve kalıcı depolama için kullanılır. microSD yuvası ise işletim sistemi ve kullanıcı uygulamaları için ek depolama esnekliği sağlar.
Gigabit Ethernet PHY, USB-JTAG programlama, USB-UART köprüsü ve host mod destekli USB OTG PHY kartın haberleşme ve geliştirme tarafını güçlendirir. HDMI sink ve HDMI source bağlantıları görüntü giriş/çıkış ihtiyaçlarına cevap verir. 4 adet buton, 2 adet slide switch, 4 LED ve 2 RGB LED ise hızlı test ve demo senaryoları için kullanışlıdır.
SSS
Arty Z7-10 ne işe yarar?
Bu kart, Zynq tabanlı FPGA ve gömülü işlemci projeleri geliştirmek için kullanılır. Donanım hızlandırma, gömülü Linux, robotik, haberleşme ve eğitim uygulamaları için uygundur.
Bu ürün yalnızca FPGA kartı mı?
Hayır. Bu ürün yalnızca klasik bir FPGA kartı değildir. Zynq-7000 SoC yapısı sayesinde ARM tabanlı işlemci sistemi ile programlanabilir mantık aynı platformda bulunur.
Hangi yazılımla geliştirme yapılır?
Kart, AMD Vivado Design Suite ile desteklenir. Digilent ayrıca Vivado'nun ücretsiz WebPACK sürümünün desteklendiğini belirtir.
Arduino shield takılabilir mi?
Evet. Kart üzerinde Arduino R3 shield uyumlu başlık yapısı bulunur. Ayrıca iki adet Pmod portu ile ek modül bağlamak da mümkündür.
Bu kart yeni başlayanlar için uygun mu?
Temel elektronik ve gömülü sistem bilgisi olan kullanıcılar için uygundur. Ancak ürünün gerçek gücü, FPGA ve SoC mimarisine hakim kullanıcılar için daha belirgin hale gelir.
