Teknik Ozellikler
| Parametre | Deger |
|---|---|
| Marka / Model | Geekworm C235 (fansiz varyant) |
| Urun tipi | Gomme zirh (embedded armor) pasif sogutucu |
| Uyumluluk | Raspberry Pi Compute Module 4 (CM4) anakart |
| Malzeme | Aluminyum alasim |
| Olculer | 54 × 39 × 12 mm (2.12 × 1.53 × 0.47 inc) |
| Net agirlik | 30 g |
| Sogutma tipi | Pasif — fan dahil degildir |
| Fan montaj destegi | 30 × 30 mm — 3007 veya 3010 (ust yuzeye vidalanir) |
| Termal ped | 0.3 mm kalinlik / 6.0 W/mK isi iletkenligi — 1 adet dahil |
| Modul – sogutucu tasarim boslugu | 0.3 mm |
| Dahil vidalar | 4 × PM2.5 × 16 mm (yalnizca CM4 + sogutucu montaji icin) |
| Harici anten | Konnektor erisimi icin govdede bosluk birakilmistir |
| Uyumlu 3010 fan (AYRI SATILIR) | 5 V DC nominal (3.0 – 12 V calisma) · 0.1 A · ~6000 rpm · 5 m³/saat · 18 dB · 2.54 mm konnektor |
| Paket icerigi | 1 × C235 sogutucu, 4 × PM2.5 × 16 mm vida, 1 × termal ped |
| Pakete dahil degildir | Sogutma fani, CM4 modulu, CM4 IO karti |
| Uretici | Geekworm — P165-A, P165-B, C235 ve C296 sogutucularin orijinal tasarimcisi ve ureticisi |
Uygun Projeler
| Proje / Uygulama | Durum |
|---|---|
| CM4 tabanli gomulu sistem ve edge yapay zeka | Uygun |
| PiKVM / KVM-over-IP sunucusu | Uygun |
| Sessiz calismasi gereken laboratuvar ve ofis sistemleri | Uygun — pasif, gurultusuz |
| Tozlu ortamda calisan gomulu kontrol karti | Uygun — fansiz calisma tercih edilir |
| 7/24 calisan CM4 NAS, router veya ag gecidi | Uygun — ayrica temin edilecek 30 mm fan onerilir |
| Endustriyel kabin ici gomulu kontrol karti | Uygun — hava akisi kisitliysa aktif fan onerilir |
| Universite laboratuvari, BAP ve Ar-Ge prototipleri | Uygun |
| Ozel tasarim CM4 tasiyici kart projeleri | Uygun — montaj payi kontrol edilmeli |
| Raspberry Pi Compute Module 5 (CM5) | Uygun degil — C519 kullanilmali |
| Raspberry Pi 4 Model B / Raspberry Pi 5 | Uygun degil — farkli kart formati |
| Raspberry Pi Zero 2 W | Uygun degil — C296 kullanilmali |
Uyumlu Urunler
| Urun | Aciklama |
|---|---|
| Raspberry Pi Compute Module 4 (Lite / eMMC) | Sogutucunun tasarlandigi ana modul |
| Raspberry Pi CM4 IO Board | Standart tasiyici kart — uzun vida gerektirir |
| 30 mm 5 V DC fan (3010 / 3007) | Aktif sogutma yukseltmesi — ayri satilir |
| Yedek termal ped (0.5 – 1.0 mm) | Bosluk telafisi icin |
| PM2.5 uzun vida / M2.5 somun seti | Uc katmanli montaj icin |
| CM4 harici anten kiti | Sogutucu anten boslugunu korur |
| Geekworm C519 (CM5 sogutucu) | CM5 kullanan projeler icin alternatif |
C235 12mm Aluminum Alloy Heatsink
Geekworm C235 12mm Alüminyum Alaşım CM4 Soğutucu

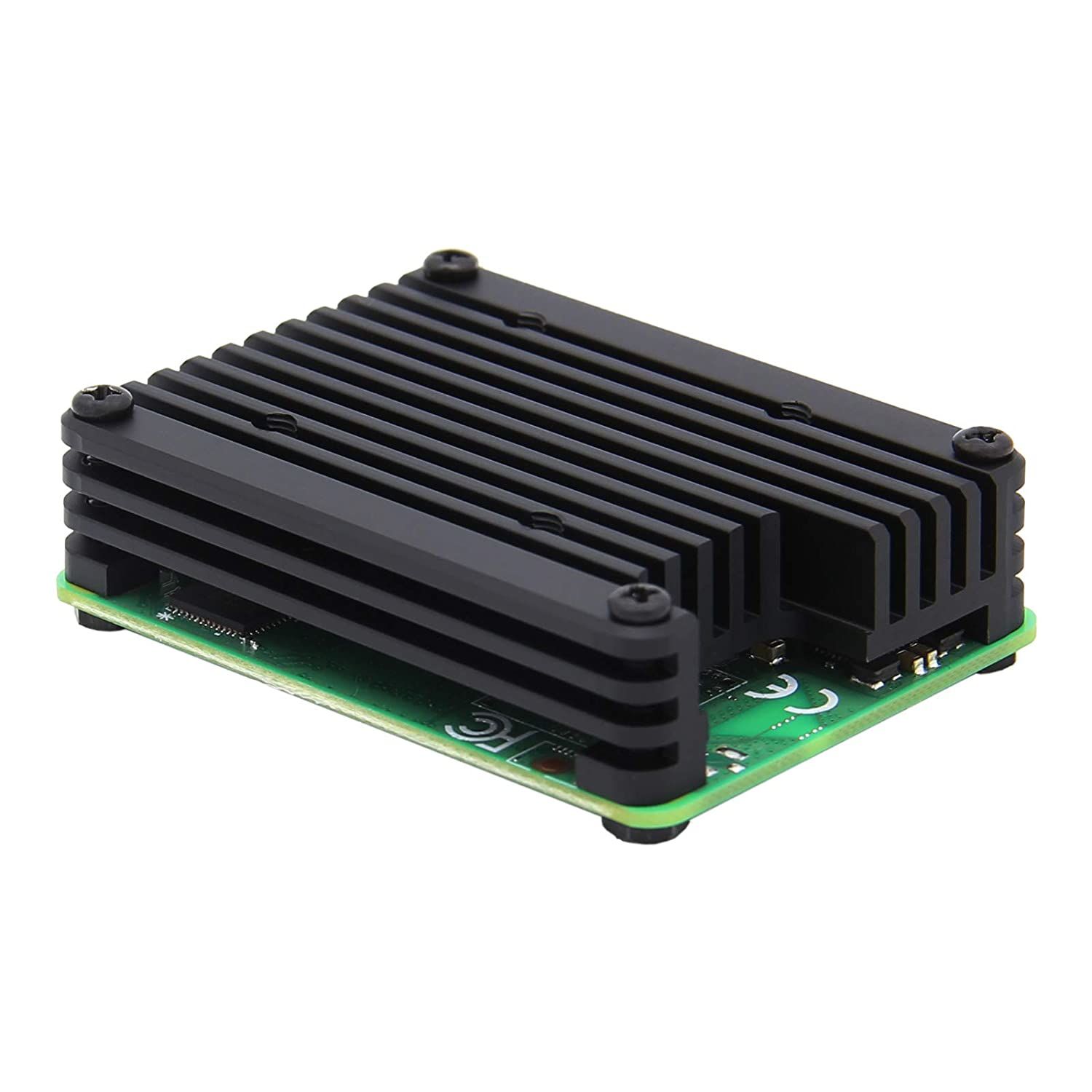

Raspberry Pi Compute Module 4 (CM4) için tasarlanmış 12 mm kalınlığında gömme zırh (embedded armor) alüminyum alaşım pasif soğutucu. 54 × 39 mm gövdesiyle modülün tamamını kaplar; üst yüzeyine 30 mm (3007 / 3010) fan vidalanarak aktif soğutmaya yükseltilebilir — fan bu pakete dahil değildir. Kutuda 6.0 W/mK iletkenlikte 0.3 mm termal ped ve 4 adet PM2.5×16 mm vida gelir; harici anten konnektörü için boşluk bırakılmıştır.
| 12 mm Soğutucu kalınlığı | 54 × 39 mm Taban ölçüsü |
| 30 g Net ağırlık | 6.0 W/mK Termal ped iletkenliği |
✓ Dogrudan ithalat — %100 orijinal urun
✓ Stokta mevcut — hizli kargo
✓ Ar-Ge, prototip ve seri uretim tedarigi
Geekworm C235 — Raspberry Pi Compute Module 4 icin 12mm Gomme Zirh Sogutucu
Pasif calisir, istege bagli 30 mm fan eklenince aktif sogutmaya donusur. CM4 tabanli gomulu sistemler, PiKVM ve 7/24 calisan uygulamalar icin.
Raspberry Pi Compute Module 4, IO kartina veya ozel tasarim bir tasiyici karta takilan kompakt bir hesaplama modulu. Ancak BCM2711 yongasi tam yukte hizla isinir ve modulun uzerinde fabrika cikisi bir sogutucu bulunmaz. Sicaklik esigi asildiginda islemci frekans dusurme (thermal throttling) uygular; bu da video isleme, derleme, konteyner yuku veya surekli calisan servislerde performans dalgalanmasina yol acar.
Geekworm C235, tam olarak bu problemi cozmek icin tasarlanmis 12 mm kalinliginda, tek parca aluminyum alasim gomme zirh (embedded armor) sogutucudur. 54 × 39 mm taban olcusuyle CM4 modulunun tamamini kaplar, birlikte gelen 0.3 mm kalinlikta ve 6.0 W/mK isi iletkenlikteki termal ped uzerinden isiyi dogrudan govdeye aktarir. Uretici tasarim toleransi olarak modul ile sogutucu arasinda 0.3 mm bosluk ongormustur.
Urun pasif sogutucu olarak, fansiz sekilde teslim edilir. Govdenin ust yuzeyinde 30 × 30 mm ayak izine sahip bir fan icin vida delikleri hazir bulunur; boylece ayni sogutucu, projenin isil butcesi buyudugunde donanim degistirmeden aktif sogutmaya yukseltilebilir.
Hizli Referans
| Ozellik | Deger |
|---|---|
| Model | Geekworm C235 (fansiz varyant) |
| Uyumluluk | Raspberry Pi Compute Module 4 (CM4) — tum varyantlar |
| Olculer | 54 × 39 × 12 mm |
| Sogutma tipi | Pasif — fan dahil degildir |
| Fan destegi | 30 × 30 mm (3007 veya 3010) — ayri temin edilir |
| Termal ped | 0.3 mm / 6.0 W/mK (1 adet dahil) |
| Anten erisimi | Harici anten konnektoru icin bosluk birakilmis |
Satin Almadan Once Bilinmesi Gerekenler
- Bu urun fansiz varyanttir. Pakette sogutma fani bulunmaz. Aktif sogutma istiyorsaniz 30 × 30 mm (3007 veya 3010) bir fani ayrica temin etmeniz gerekir.
- Vidalar IO kartini kapsamaz. Pakette gelen 4 adet PM2.5×16 mm vida yalnizca CM4 modulu + C235 sogutucu ikilisini birlestirmeye yeter. CM4 IO kartina birlikte montaj yapacaksaniz daha uzun vida ve M2.5 somun temin edilmelidir.
- CM4 modulu ve IO karti pakete dahil degildir. Bu urun yalnizca sogutucudur.
- CM5 ile uyumlu degildir. Raspberry Pi Compute Module 5 icin Geekworm'un 15 mm kalinliktaki C519 modeli kullanilmalidir.
- Termal ped bosluk birakiyorsa. Uretim toleransi nedeniyle bazi partilerde modul ile sogutucu arasinda kucuk bir bosluk kalabilir; bu durumda 2 kat termal ped ust uste kullanilmasi ureticinin resmi cozumudur. Pedin koruyucu filmini sokmeyi unutmayin.
- Kasa ici yukseklik. Sogutucu tek basina 12 mm'dir. Sonradan 3010 fan eklerseniz toplam yukseklik yaklasik 22 mm'ye cikar; dar kasalarda montaj payini onceden olcun.
Kullanim Senaryolari
| Senaryo | Degerlendirme |
|---|---|
| CM4 tabanli gomulu sistem / edge yapay zeka | Uygun — surekli yukte throttling riskini dusurur |
| PiKVM / KVM-over-IP sunucusu | Uygun — 7/24 calisan tipik senaryo |
| Sessiz calismasi gereken sistemler | Uygun — pasif calisir, hareketli parca ve gurultu yoktur |
| Tozlu ortamda calisan gomulu kart | Uygun — fansiz calisma toz emisini onler |
| CM4 tabanli NAS, router veya ag gecidi | Uygun — ayrica temin edilecek 30 mm fan onerilir |
| Endustriyel kabin ici / kapali muhafaza | Uygun — hava akisi kisitliysa aktif fan sart |
| Universite laboratuvari ve BAP prototipleri | Uygun — dusuk maliyetli, sokulup takilabilir |
| Raspberry Pi Compute Module 5 (CM5) | Uygun degil — C519 (15 mm) modeli kullanilmali |
| Raspberry Pi 4 Model B / Pi 5 kart formati | Uygun degil — Pi 4 icin P165-B, Pi 5 icin H501/H505 |
| Raspberry Pi Zero 2 W | Uygun degil — C296 (10 mm) modeli kullanilmali |
Geekworm Sogutucu Ailesinde C235'in Yeri
| Model | Uyumlu Kart | Malzeme | Kalinlik | Fan Destegi |
|---|---|---|---|---|
| C235 | Compute Module 4 (CM4) | Aluminyum alasim | 12 mm | 30 × 30 mm (ayri) |
| C519 | Compute Module 5 (CM5) | Aluminyum alasim | 15 mm | Var |
| P165-B | Raspberry Pi 4 | Aluminyum alasim | 11 mm | 30 × 30 mm |
| C296 | Raspberry Pi Zero 2 W | Aluminyum alasim | 10 mm | Yok |
Teknik Avantajlar
- Tek parca gomme zirh govde: Yapiskan bantla tutturulan kucuk blok sogutuculardan farkli olarak modulun tumunu kapsar, vidayla mekanik olarak sabitlenir — titresimli ve hareketli platformlarda yerinden oynamaz.
- Sessiz ve bakimsiz calisma: Pasif sogutmada hareketli parca yoktur; fan yatagi asinmasi, gurultu ve toz emisi gibi sorunlar ortadan kalkar.
- Pasif→aktif yukseltme yolu: Ayni sogutucu, gerektiginde 3007 veya 3010 fan eklenerek aktif sogutmaya cevrilir. Tasarim degistirmeden isil butceyi buyutmenizi saglar.
- Anten erisimi korunur: Wi-Fi/Bluetooth'lu CM4 varyantlarinda harici anten konnektoru icin govdede bosluk birakilmistir; kablosuz baglanti kabiliyetinden odun verilmez.
- Kontrollu montaj boslugu: Ureticinin belirttigi 0.3 mm tasarim boslugu, birlikte gelen 0.3 mm / 6.0 W/mK termal ped ile kapatilarak yonga ile govde arasinda dusuk direncli isi yolu olusturulur.
- Seri uretime uygun: Standart PM2.5 vida arayuzu ve sabit 54 × 39 mm ayak izi, coklu birim uretiminde tekrarlanabilir montaj saglar.
Devresel Tedarik Avantaji
Devresel; robotik kontrol, yapay zeka ve guc elektronigi alaninda calisan universite laboratuvarlari, BAP projeleri, Ar-Ge ekipleri ve savunma sanayi tedarik birimleri icin teknik urun tedarigi yapar.
✓ Dogrudan ithalat — %100 orijinal Geekworm urunu
✓ Kurumsal fatura, proforma ve teklif dokumantasyonu
✓ Universite, BAP ve kamu satin alma sureclerine uygun evrak destegi
✓ Coklu adet ve seri uretim tedarigi icin ozel fiyatlandirma
Birlikte Kullanilan Urunler
| Urun | Neden birlikte alinir? |
|---|---|
| Raspberry Pi Compute Module 4 (Lite / eMMC) | Sogutucunun tasarlandigi ana modul |
| Raspberry Pi CM4 IO Board | Gelistirme ve test icin standart tasiyici kart |
| 30 mm 5 V DC fan (3010 / 3007) | Pasif sogutmayi aktif sogutmaya cevirir — ayri satilir |
| Yedek termal ped (0.5 – 1.0 mm) | Uretim toleransi kaynakli bosluk olusursa kullanilir |
| PM2.5 uzun vida ve M2.5 somun seti | CM4 + sogutucu + IO karti birlikte montaji icin |
| CM4 harici anten kiti | Sogutucu anten konnektoru boslugunu korur |
Sikca Sorulan Sorular
Bu urunle birlikte fan geliyor mu?
Hayir. Bu, C235'in fansiz varyantidir. Pakette sogutucu, 4 adet vida ve 1 adet termal ped bulunur. Aktif sogutma icin 30 × 30 mm bir fan ayrica temin edilmelidir.
Pasif sogutma tek basina yeterli mi?
Orta seviye yuklerde ve hava akisi olan bir ortamda pasif kullanim yeterlidir. Surekli tam CPU yuku, kapali kasa veya yuksek ortam sicakligi soz konusuysa uzerine 30 mm fan eklenmesi onerilir.
Sonradan fan eklersem hangi modeli almaliyim?
Sogutucunun ust yuzeyi 30 × 30 mm ayak izine sahip 3007 (7 mm kalinlik) veya 3010 (10 mm kalinlik) fanlari kabul eder. 5 V DC beslemeli, 2.54 mm konnektorlu modeller CM4 IO kartinin fan cikisiyla dogrudan calisir.
CM4'u IO kartina takarken bu vidalar yetiyor mu?
Hayir. Pakette gelen PM2.5×16 mm vidalar yalnizca modul ile sogutucuyu birlestirmek icindir. Uc katmanli montaj (IO karti + CM4 + sogutucu) icin daha uzun vida ve M2.5 somun temin edilmelidir.
Sicakligi nasil dogrulayabilirim?
Raspberry Pi OS uzerinde asagidaki komut anlik yonga sicakligini dondurur:v
Termal ped ile modul arasinda bosluk kaldi, ne yapmaliyim?
Ureticinin resmi onerisi, iki adet termal pedi ust uste koyarak boslugu kapatmaktir. Pedlerin her iki yuzundeki koruyucu filmin sokuldugunden emin olun.
CM5 icin de kullanabilir miyim?
Hayir. Compute Module 5 farkli bir yonga yerlesimi ve isil profile sahiptir; Geekworm bu kart icin 15 mm kalinliktaki C519 modelini uretir.
